파형강판 시공사례
도로와 하천, 도시와 건축을 연결하는 픽슨의 파형강판. 다양한 현장에 적용된 9가지 분야의 특징과 시공사례를 소개합니다.
CORRUGATED STEEL PLATE · PROJECTS
현장에서 만나는 파형강판
도로와 도시, 건축을 잇는 9가지 적용 분야
터널·방음터널·통수로·교량부터 저류조·지하공동구, 건축물·군사시설·방호벽까지. 픽슨은 현장의 용도와 조건에 맞춰 파형강판의 활용 범위를 넓혀갑니다.
분류 메뉴를 선택해 주요 특징과 대표 사례를 확인해 보세요.
파형강판은 우리의 생활속에서 함께 하고 있습니다.
도로와 자연
이동을 연결하는 인프라
터널과 통수로, 교량을 통해 사람과 자연의 흐름을 연결합니다.
도시와 환경
더 쾌적한 도시를 위한 공간
소음과 빗물을 관리하고 지하 공간을 효율적으로 활용합니다.
건축과 시설
용도에 맞춰 넓어지는 가능성
아치 구조의 개방감과 조립 공법을 다양한 시설에 적용합니다.

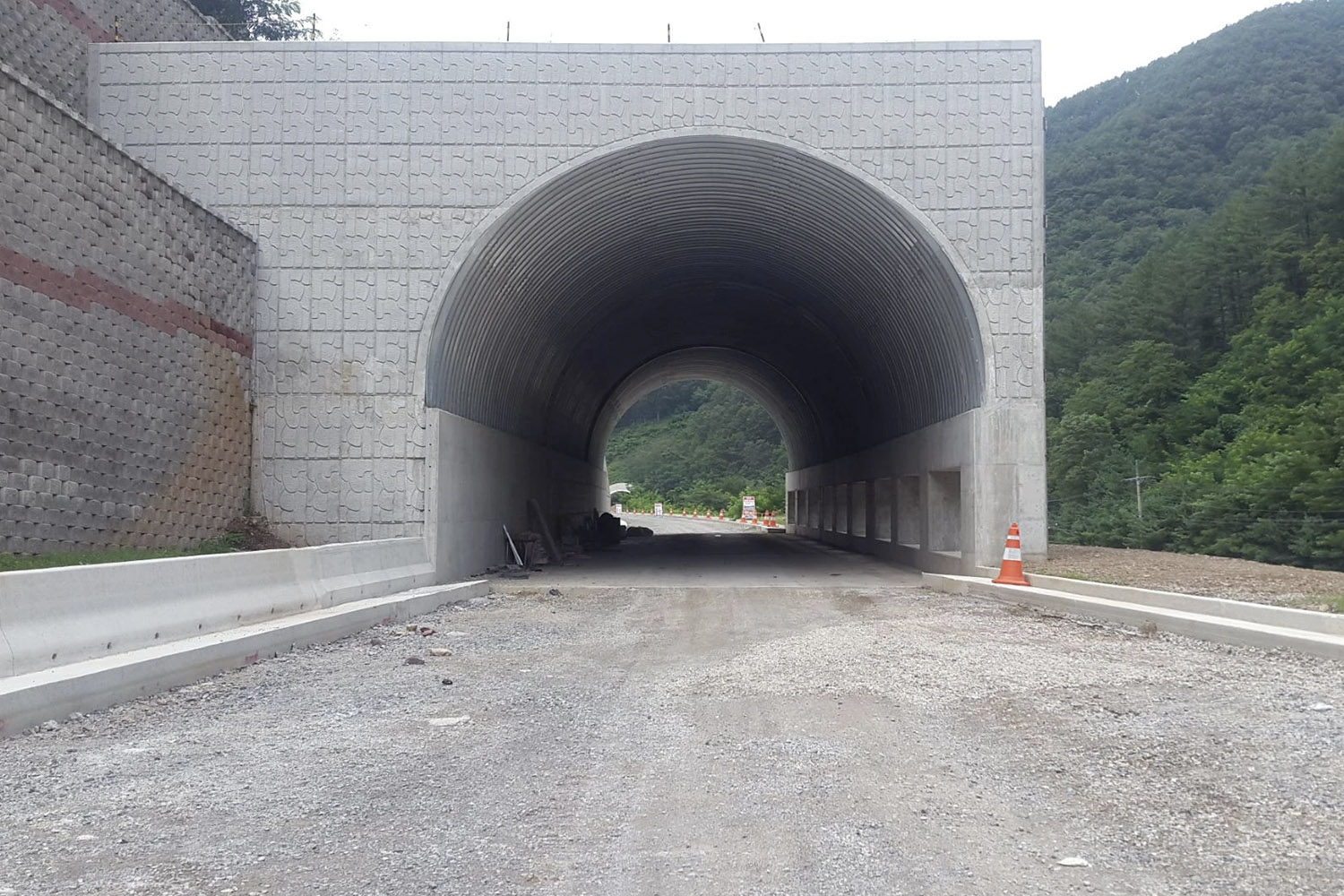

01 / TUNNEL

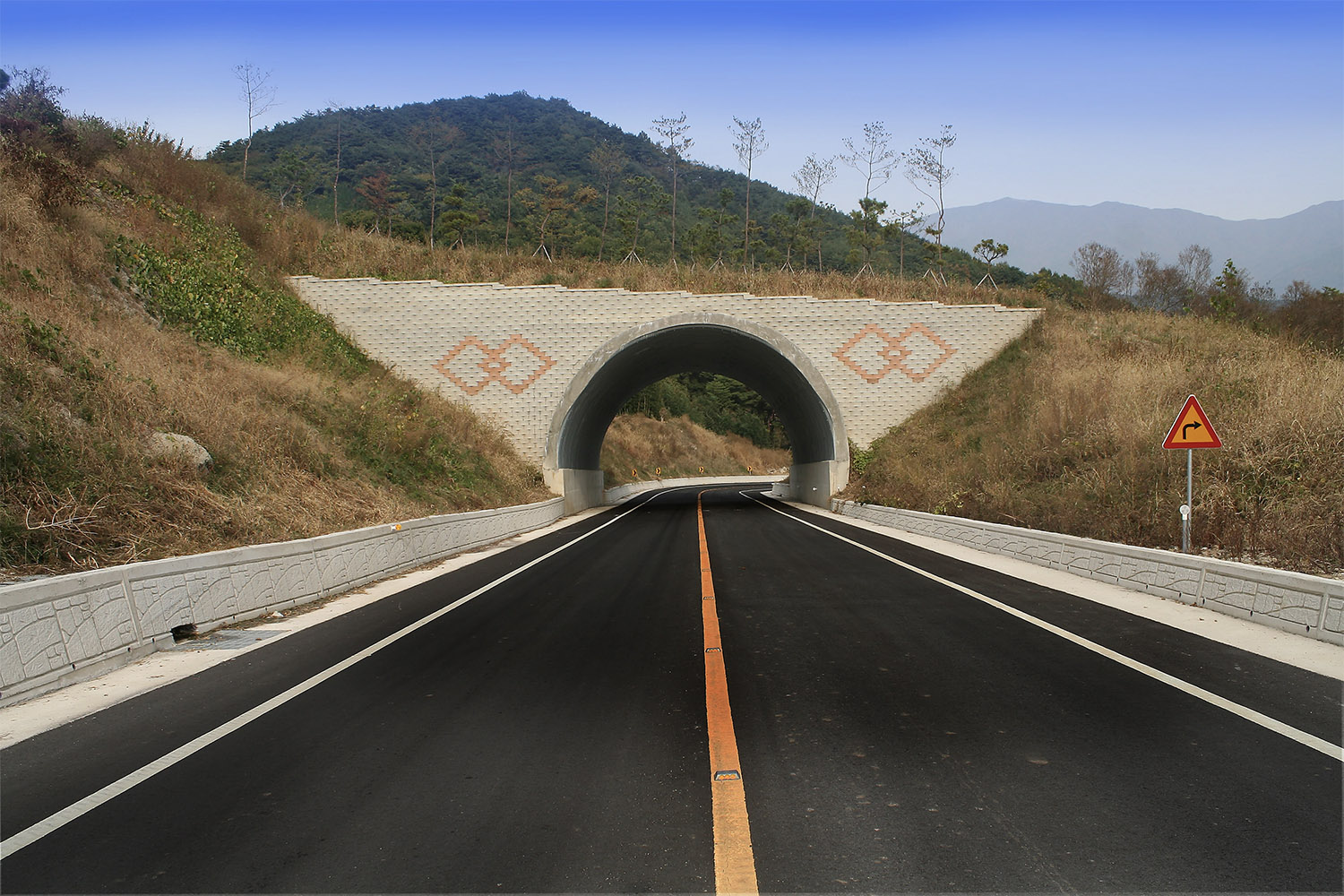

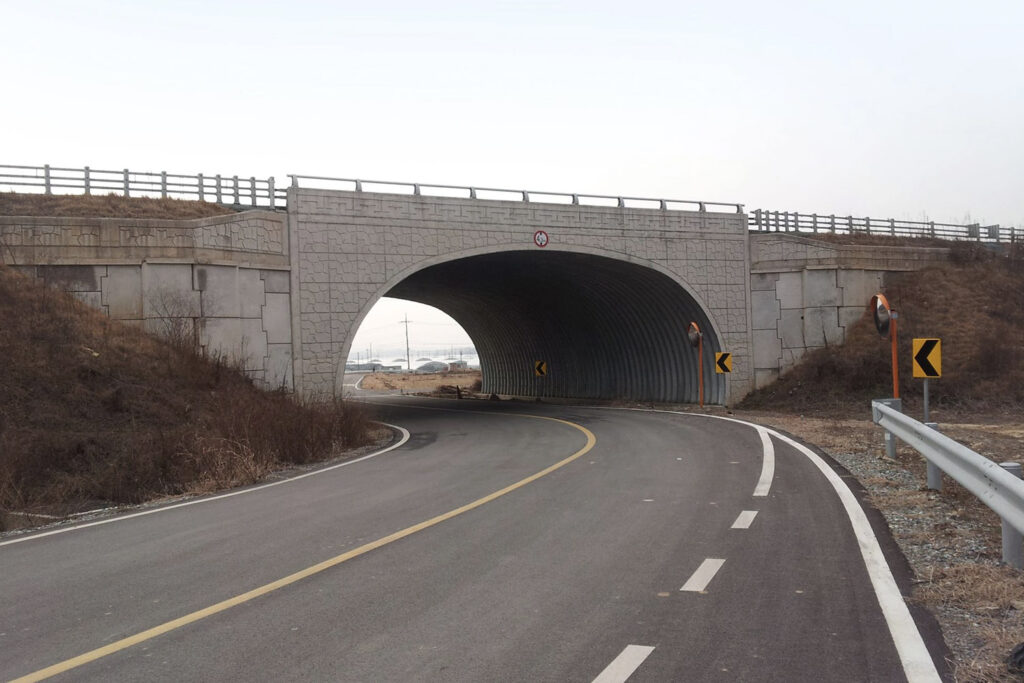

터널
생태터널, 피암터널까지 완벽한 시공!

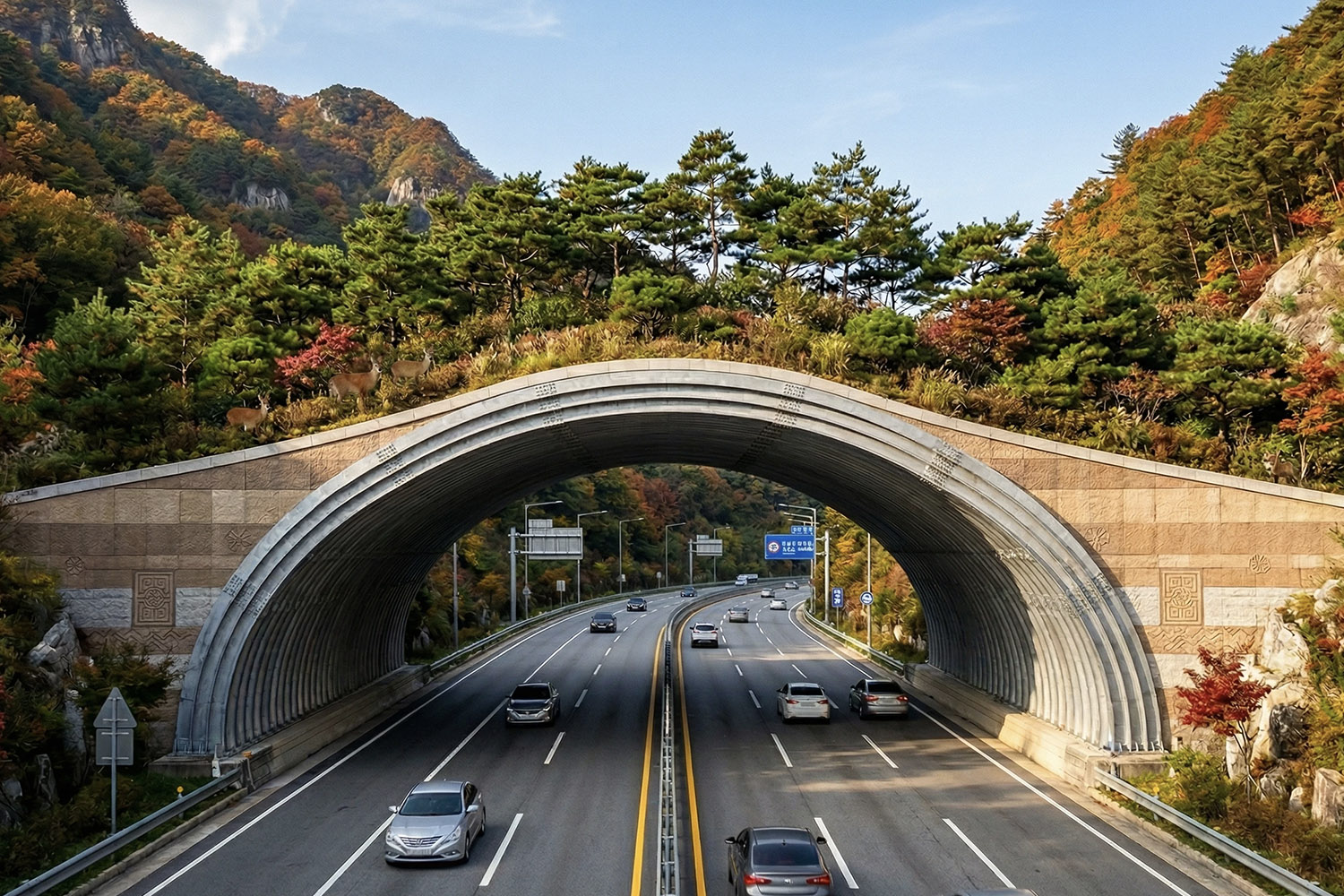

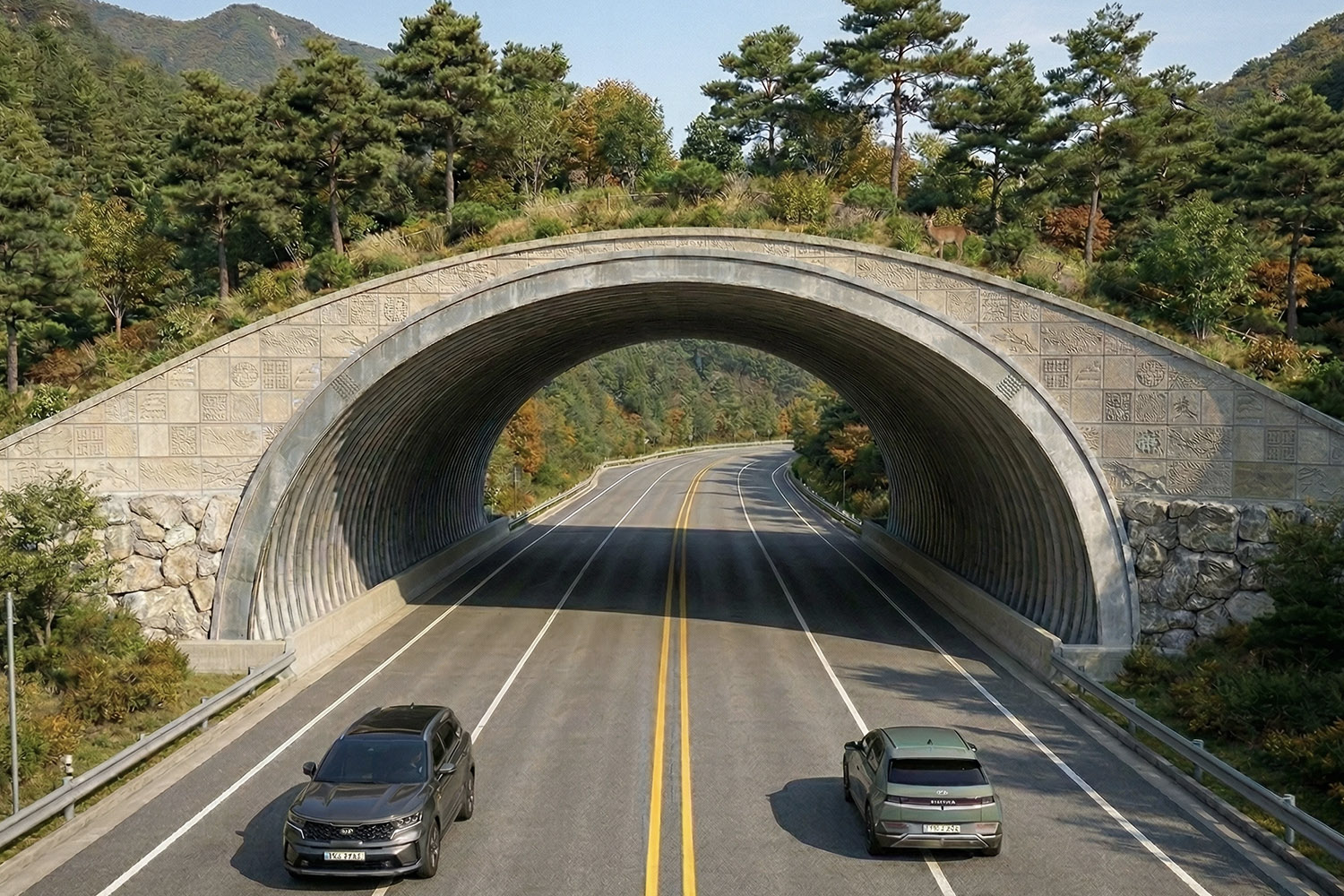

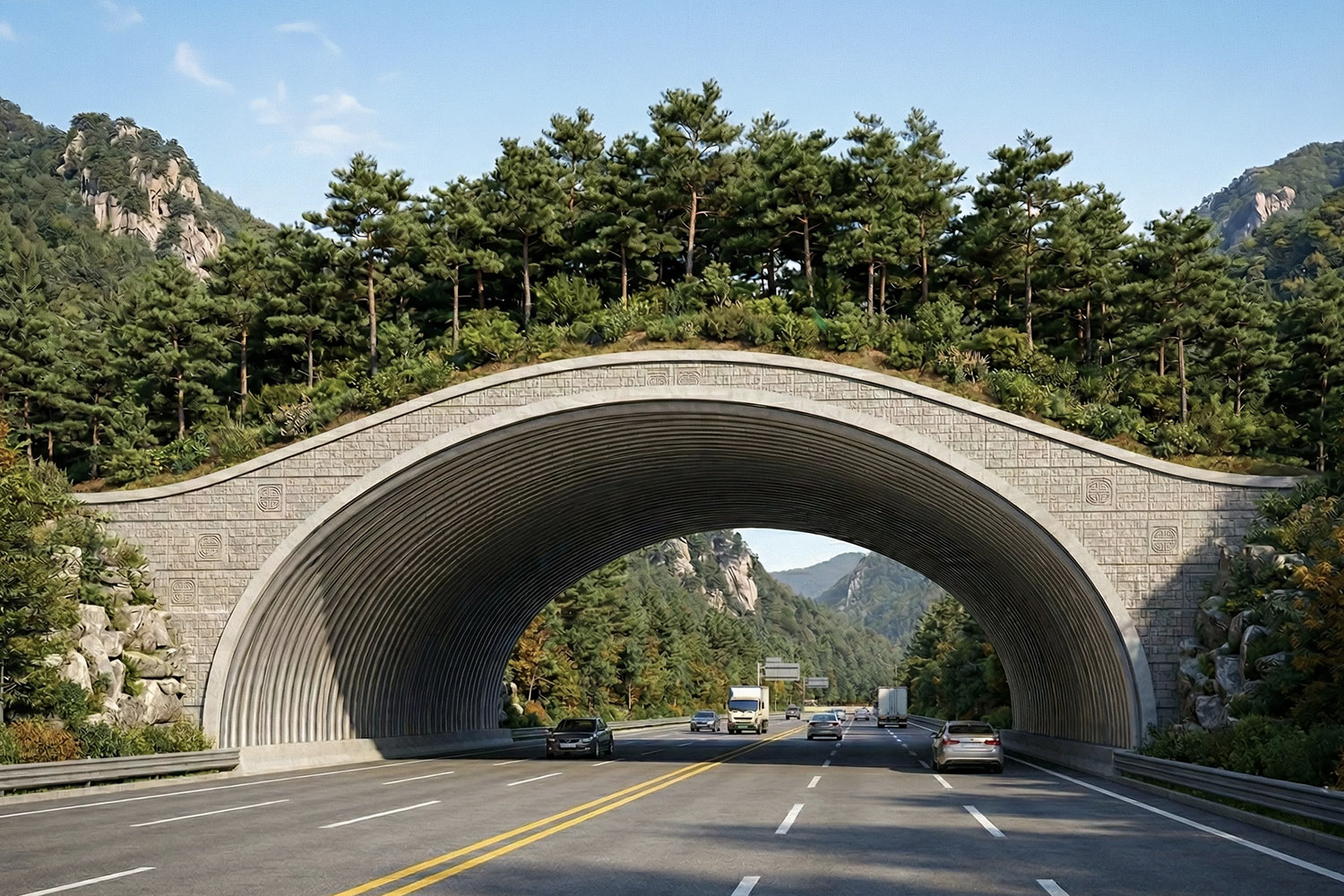

생태터널
- 생태계 동물 서식지를 보호하려고 만든 구조물로서 터널형·육교형 등에 파형강판을 적용
피암터널
- 산사태 시 흙과 돌 등이 흘러 내려 도로가 파손되고 통행이 차단되는 걸 예방하는 터널로 파형강판 적용
특장점
파형강판 터널의 경우 긴급공사 시에도 동바리 사용이 전혀 없으므로 통행성을 확보하면서 안전한 시공을 진행할 수 있으며, 공사기간 단축 및 공사비 절감효과를 를 실현합니다. 단순한 공정과 짧은 공사기간, 사용 중인 도로에서도 우회로 설치 없이 시공이 가능
대표 적용 사례
- 진안 보룡재 생태축 산림복원사업
- 전주·완주 혁신도시 개선사업
- 문곡–창리 간 도로 확포장공사
- 고달–산동 간 도로 개설공사
- 보은 군립 추모공원 조성사업

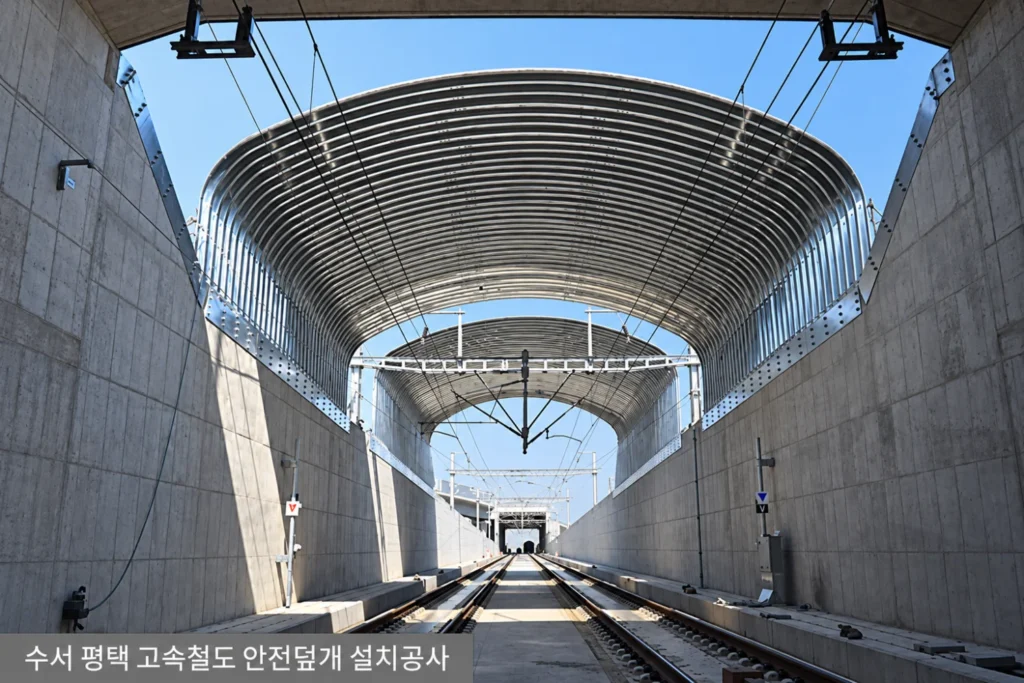

02 / NOISE TUNNEL

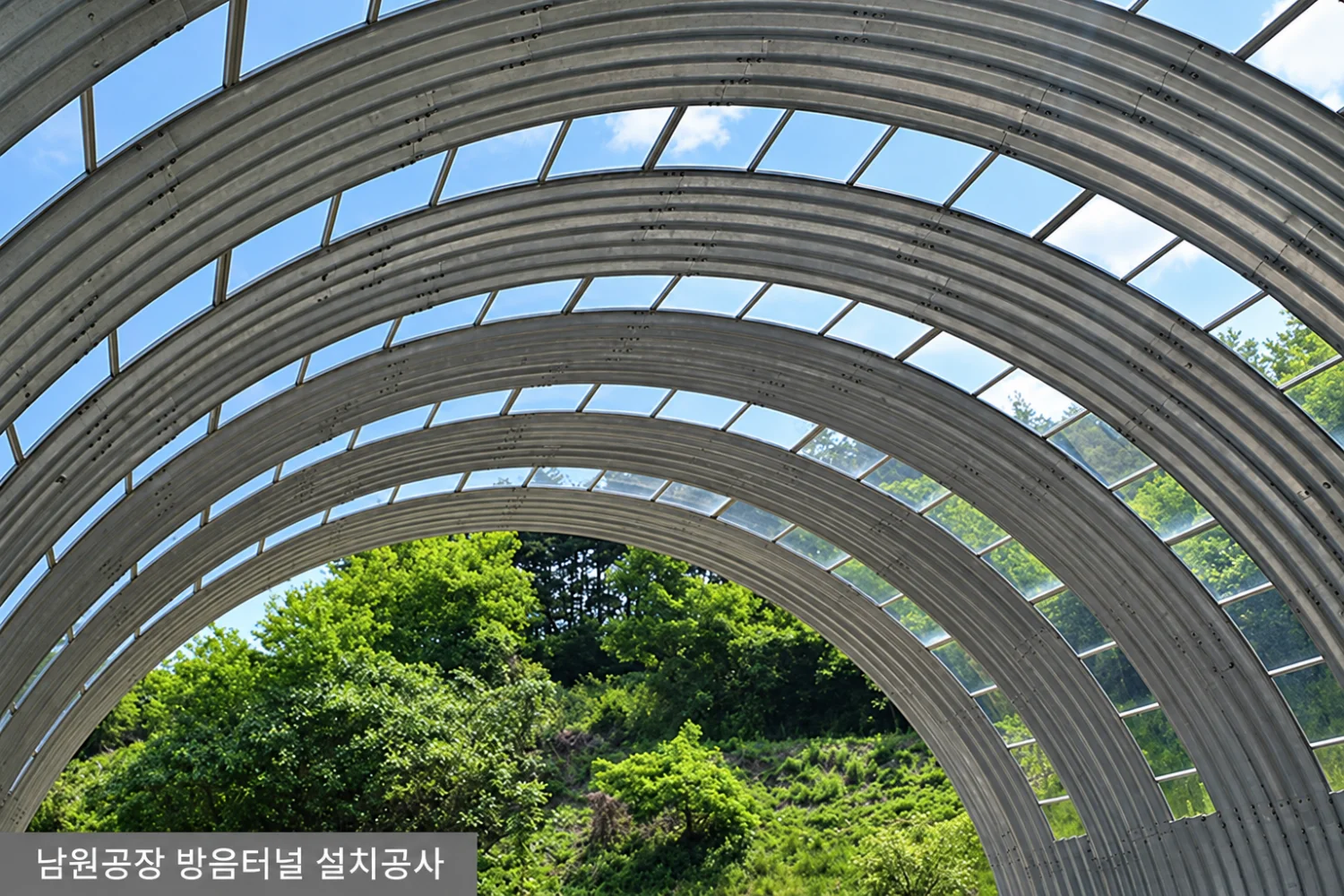

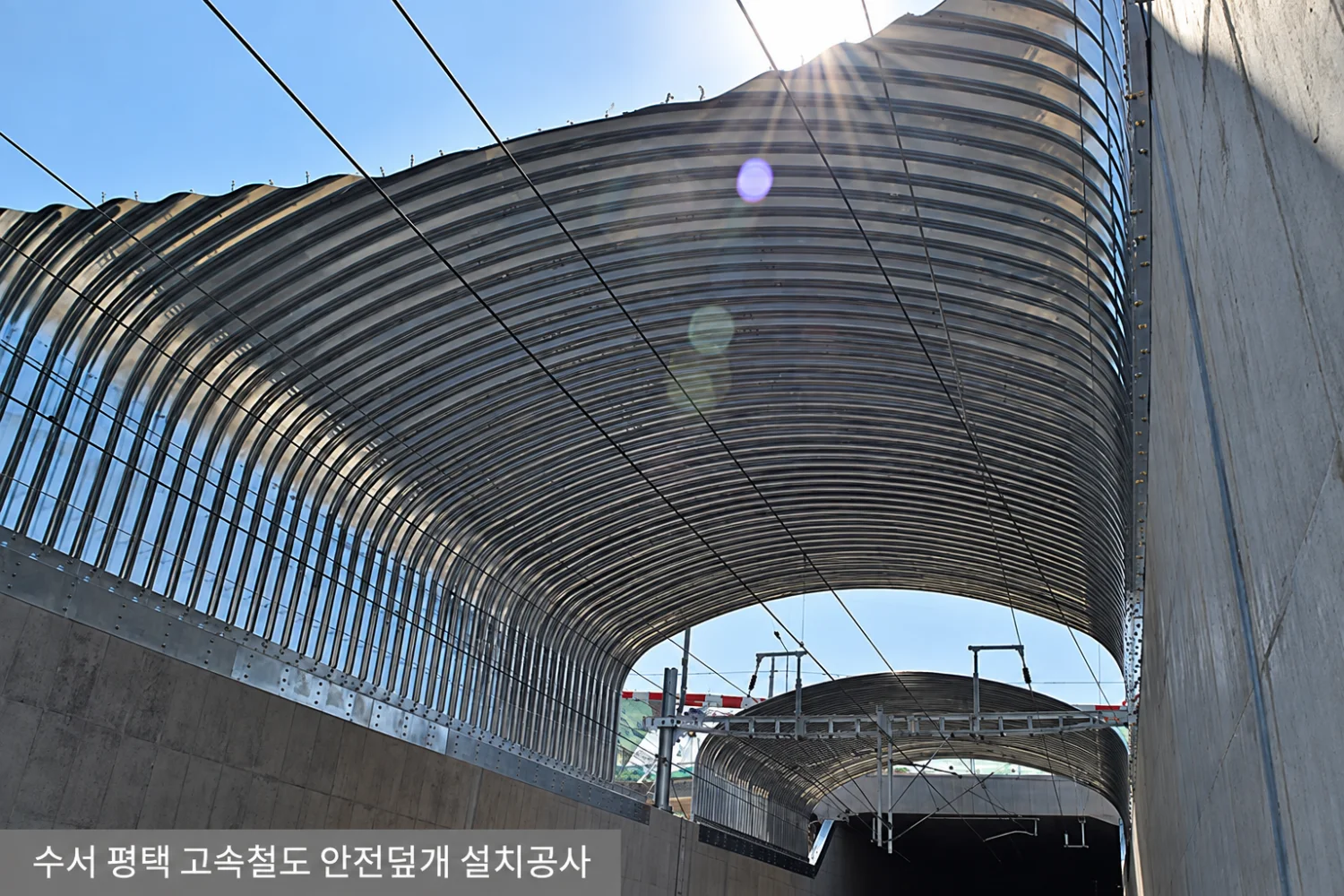

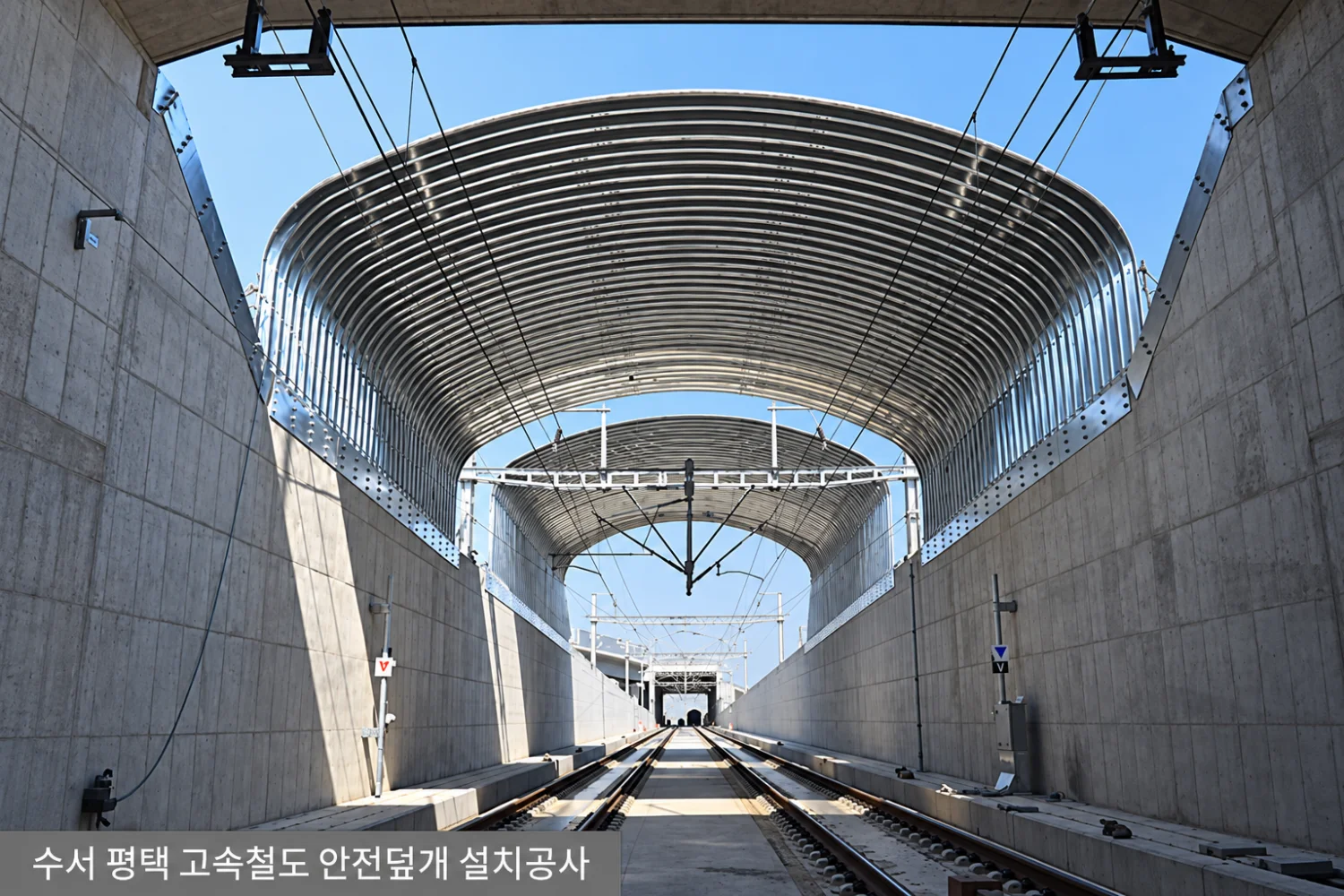

방음터널
뛰어난 소음차단 효과! 경제적인 시공비! 안전한 불연자재!
덮개형
- 채광이 없는 소음차단, 이물질 및 분진방지용 터널형 구조물
- 빠른 시공으로 타 공법 대비 20% 저렴한 비용과 약 30%의 소음 저감효과
- 구조적 안정성을 통한 내구성을 바탕으로 경제성을 확보한 구조물

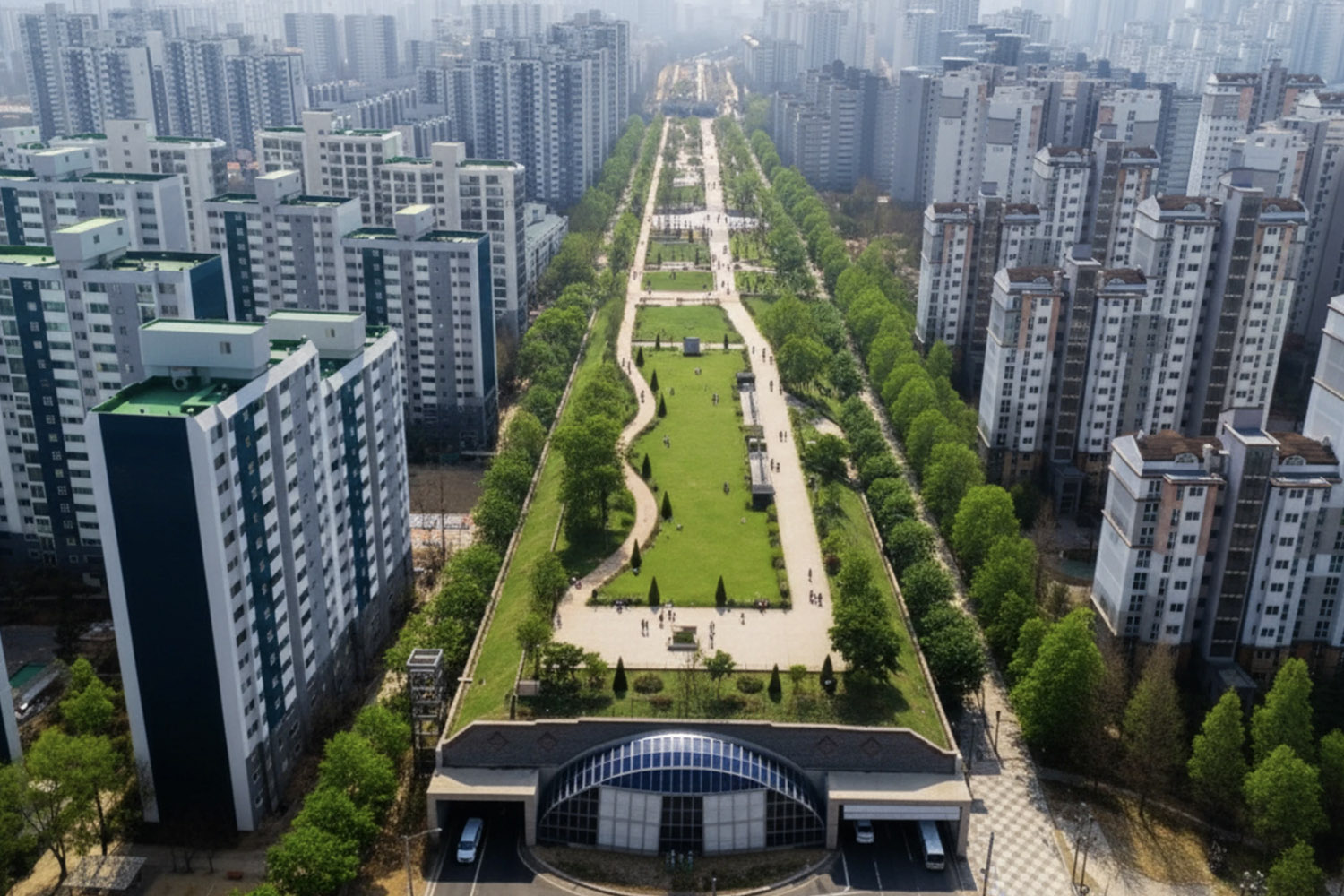

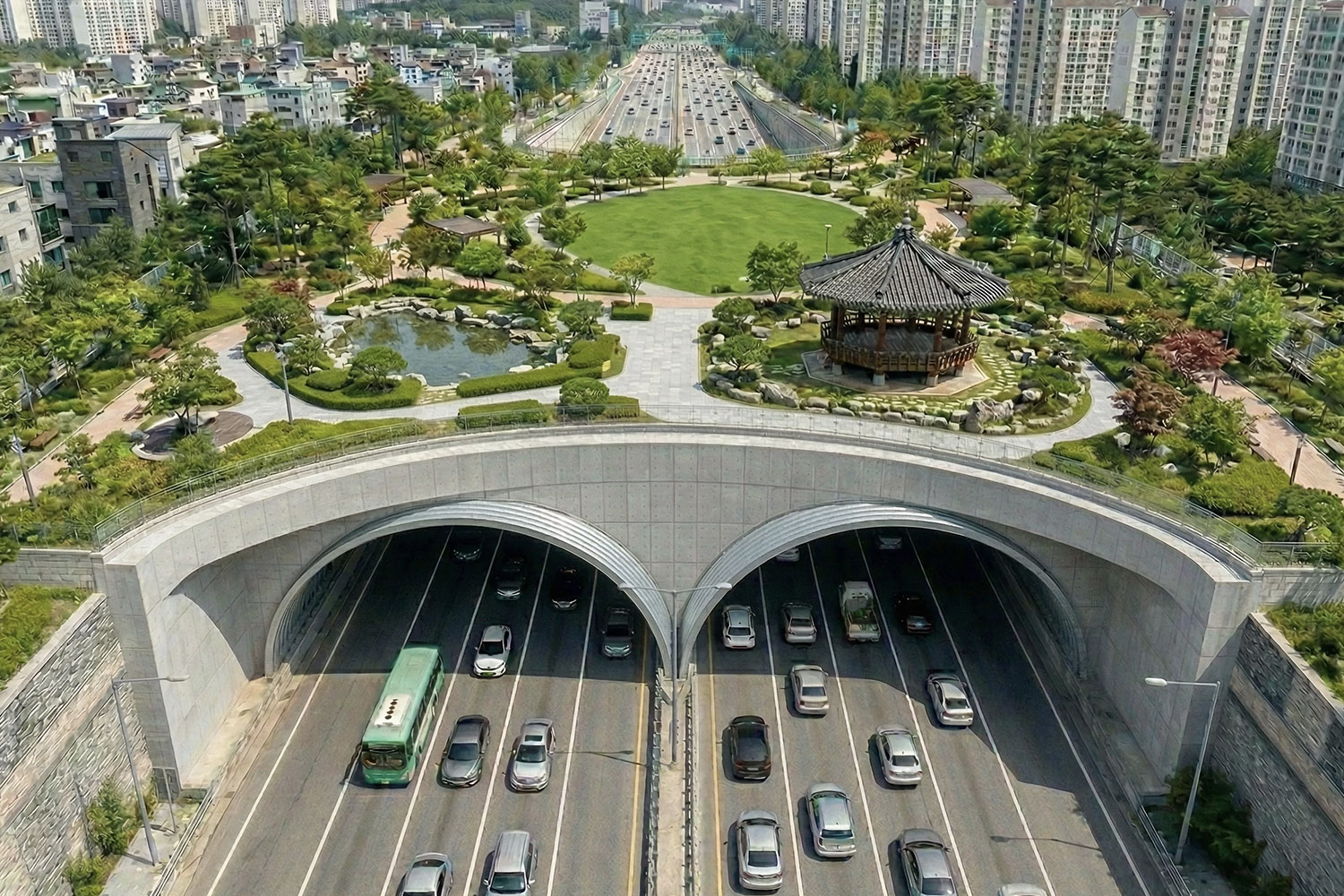

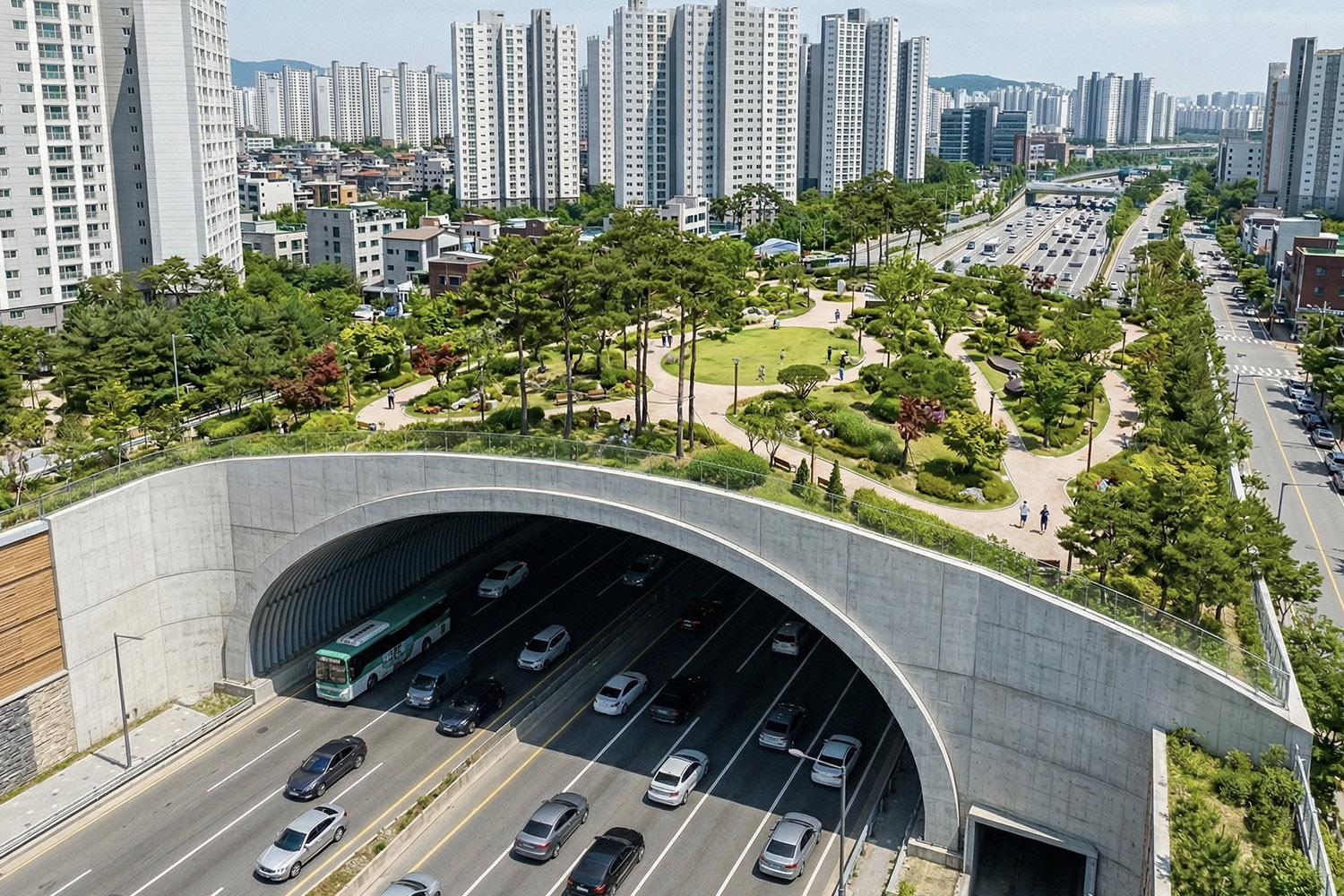

공원형
- 파형강판 위에 공원을 조성한 구조물로서 녹지량 증대 효과
- 도심 녹지 조성을 통해 수려한 미관이 장점
- 하부는 차량 통행이 가능하며, 공원을 비롯한 체육·놀이시설 등
- 다양한 시설 설치 가능
특장점
- 타 공법 대비 약 20% 저렴
- 시공기간이 짧고, 시공 중 교통개방이 가능하여 민원 최소화 가능
- 뛰어난 구조적 안정성으로 자연재해 우려 제거
- 뛰어난 소음 차단 능력으로 쾌적한 주거환경 조성
- 내·외부 장식을 통해 주변 경관과의 조화가 용이하며, 생태식물 등을 사용하여 친환경적인
- 시설로 응용 가능
- 별도의 유지관리가 필요 없으며 세척이 간편
- 개방감이 우수하며, 공원형의 경우 도로의 지하화와 동일한 효과 실현

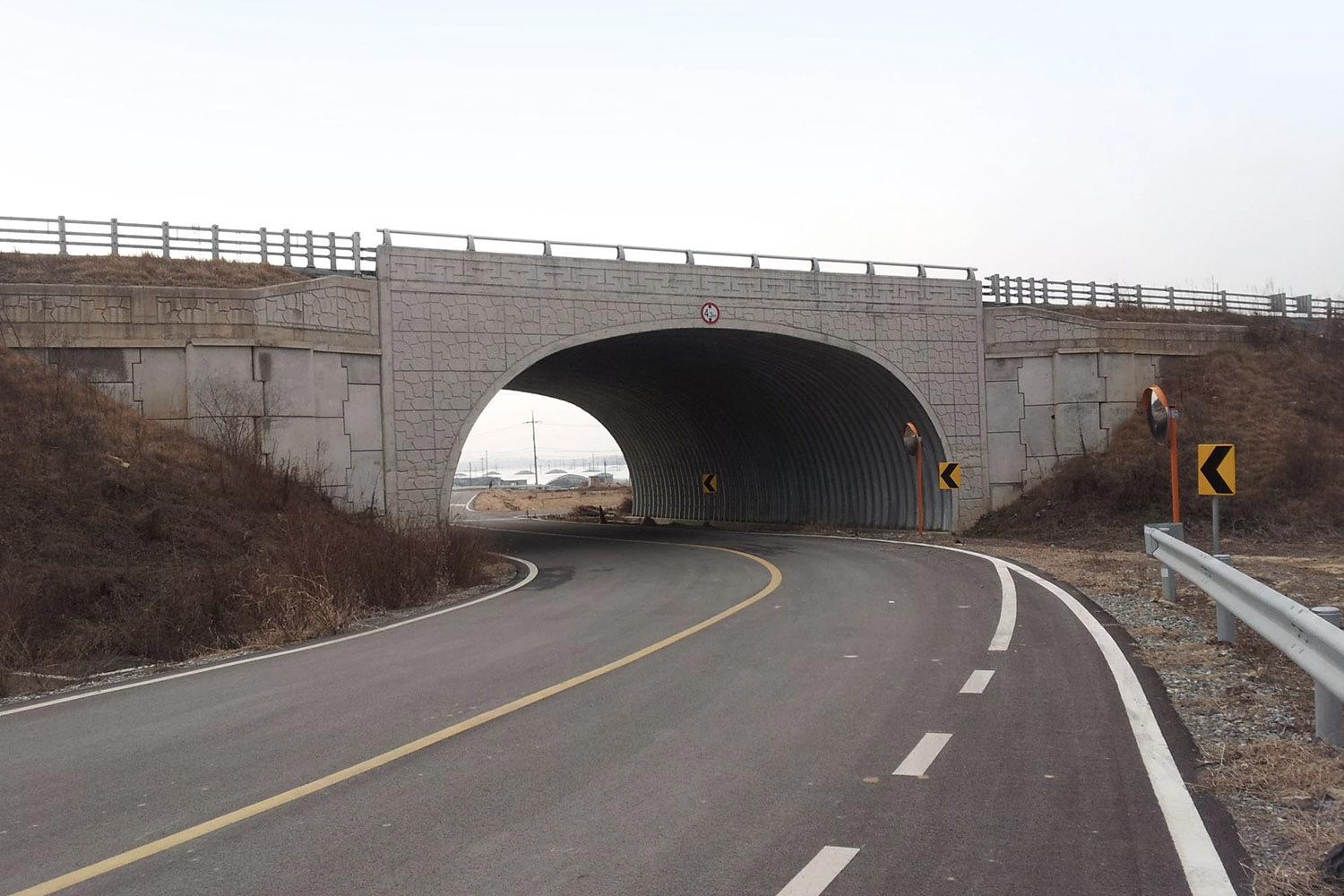

03 / UNDERGROUND WATER FLOW PATH

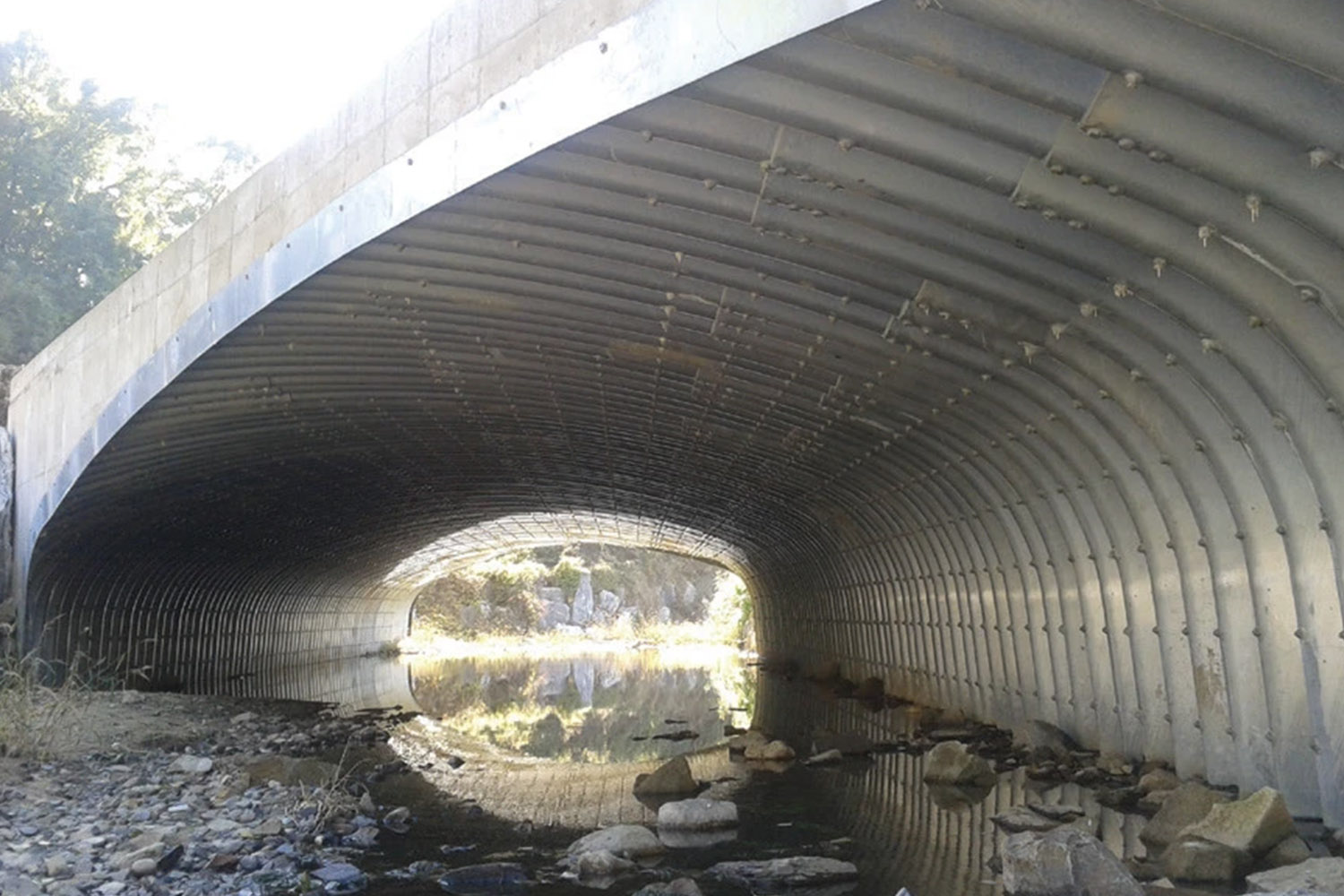

통수로
수려한 미관! 우수한 개방감을 통한 시야 확보!
혹한기, 혹서기에도 완벽하게 대응하는 시공!
최적의 설계를 통한 안전성 확보와 동시에 빠른 시공까지!

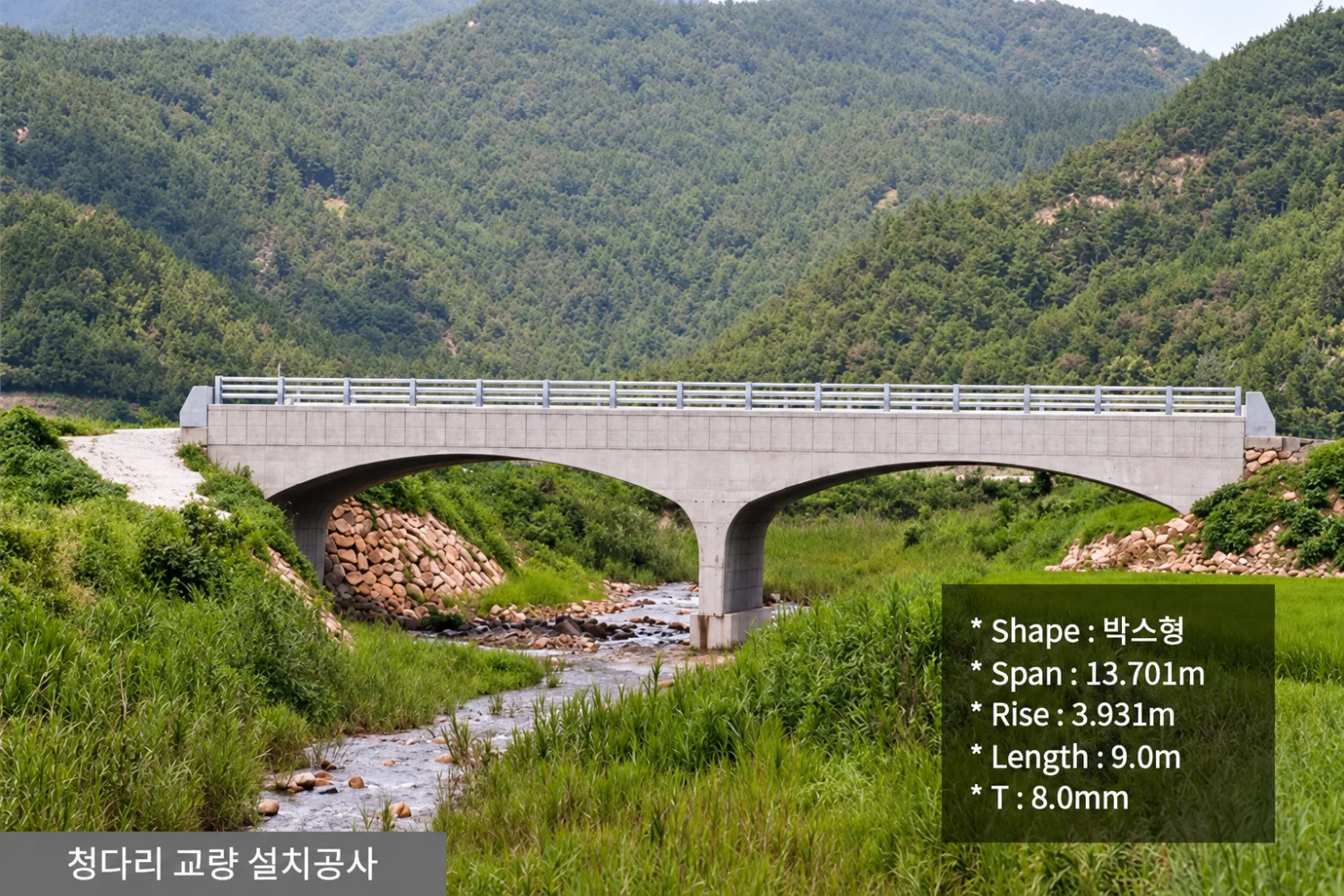

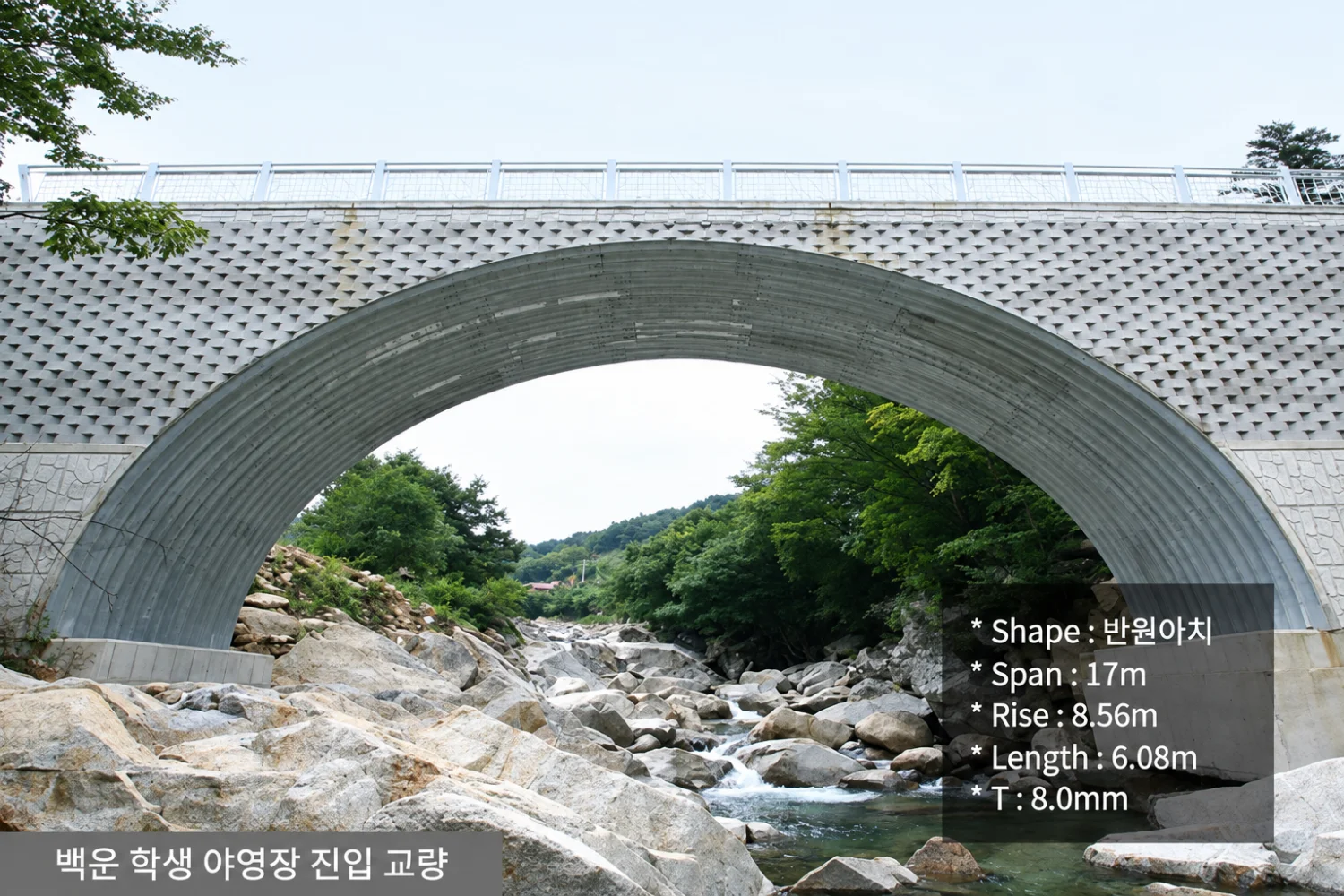

04 / BRIDGE
교량
공기 단축으로 교통체증 및 시민불편 최소화!
구조전문 기술사를 통한 최대 안정성 확보! 최소의 교통통제로 시민 불편을 최소화!
특장점
- 콘크리트 구조물에 비해 공기 1/3소요
- 급속시공으로 인한 수로 이용 억제 시간 최소화
- 콘크리트 구조물에 비해 통수능력 확보에 유리
- 용융아연도금을 이용한 고내후성, 내식성 확보 (내구 사용 연한 100년)
- 유지보수가 용이하며 비용이 저렴
- 연성체로 연약지반 시공 시 부등침하에 유리
- 다양한 단면형상으로 주위환경과의 조화가 우수하며 미관이 수려

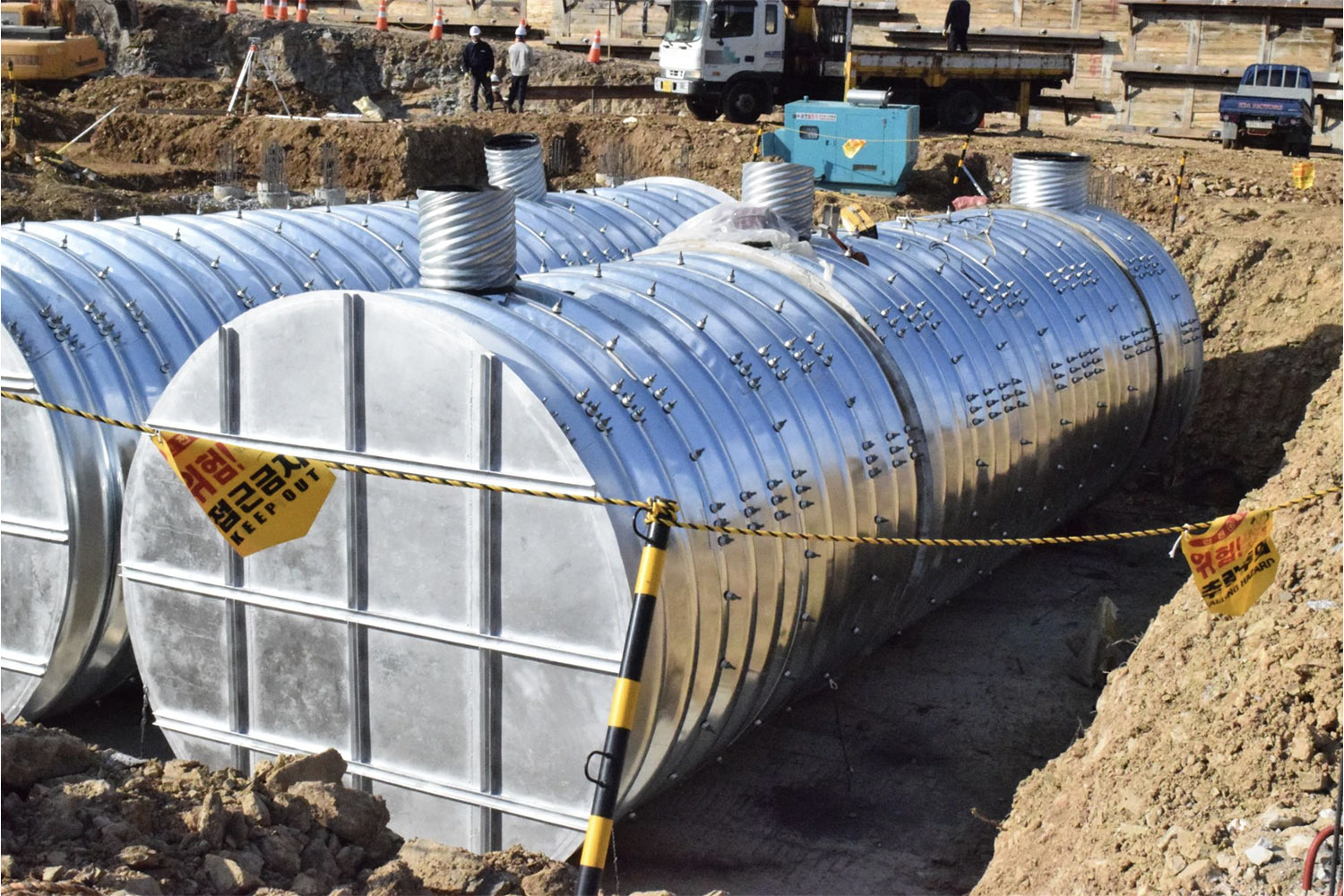

05 / WATER STORAGE SYSTEMS

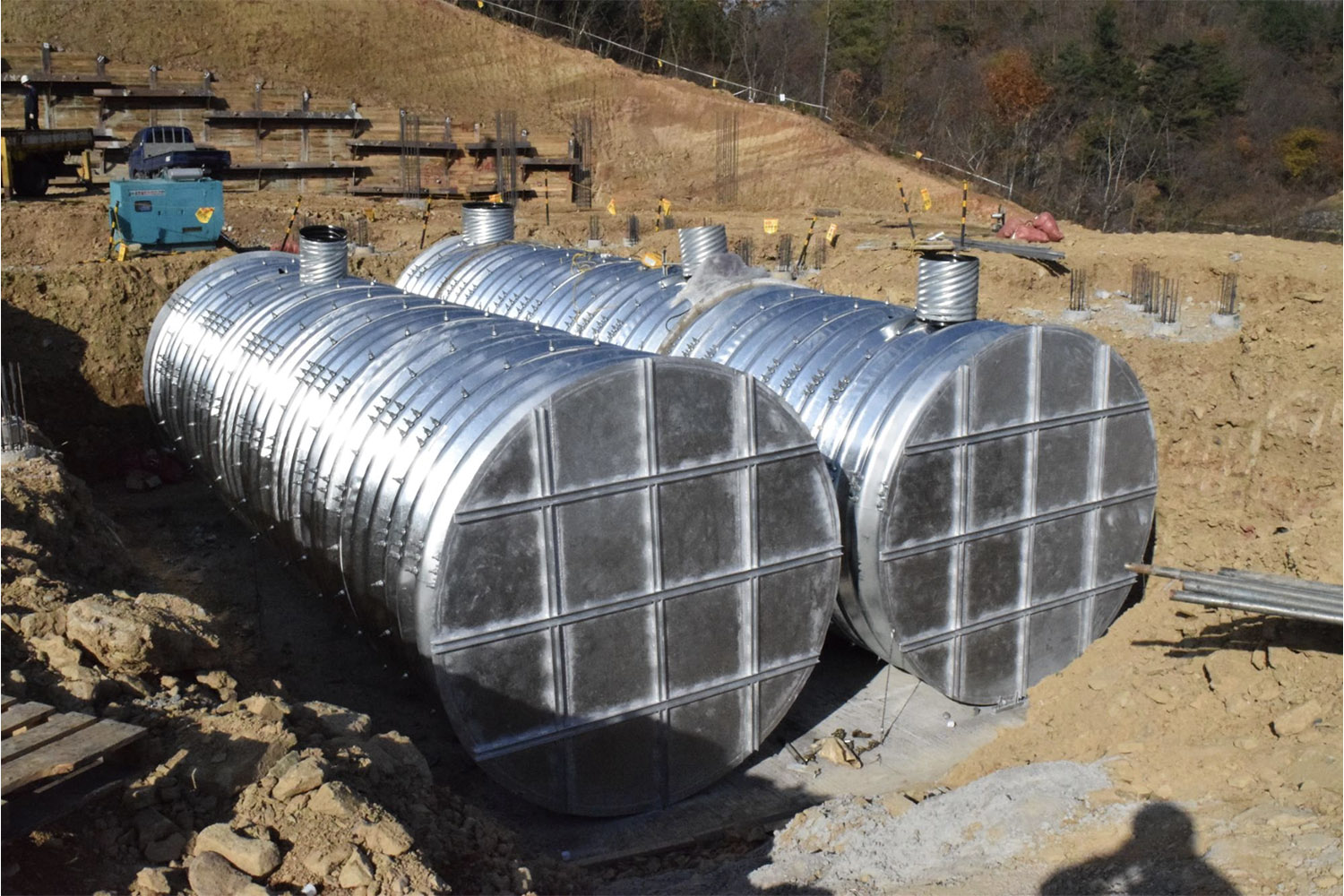

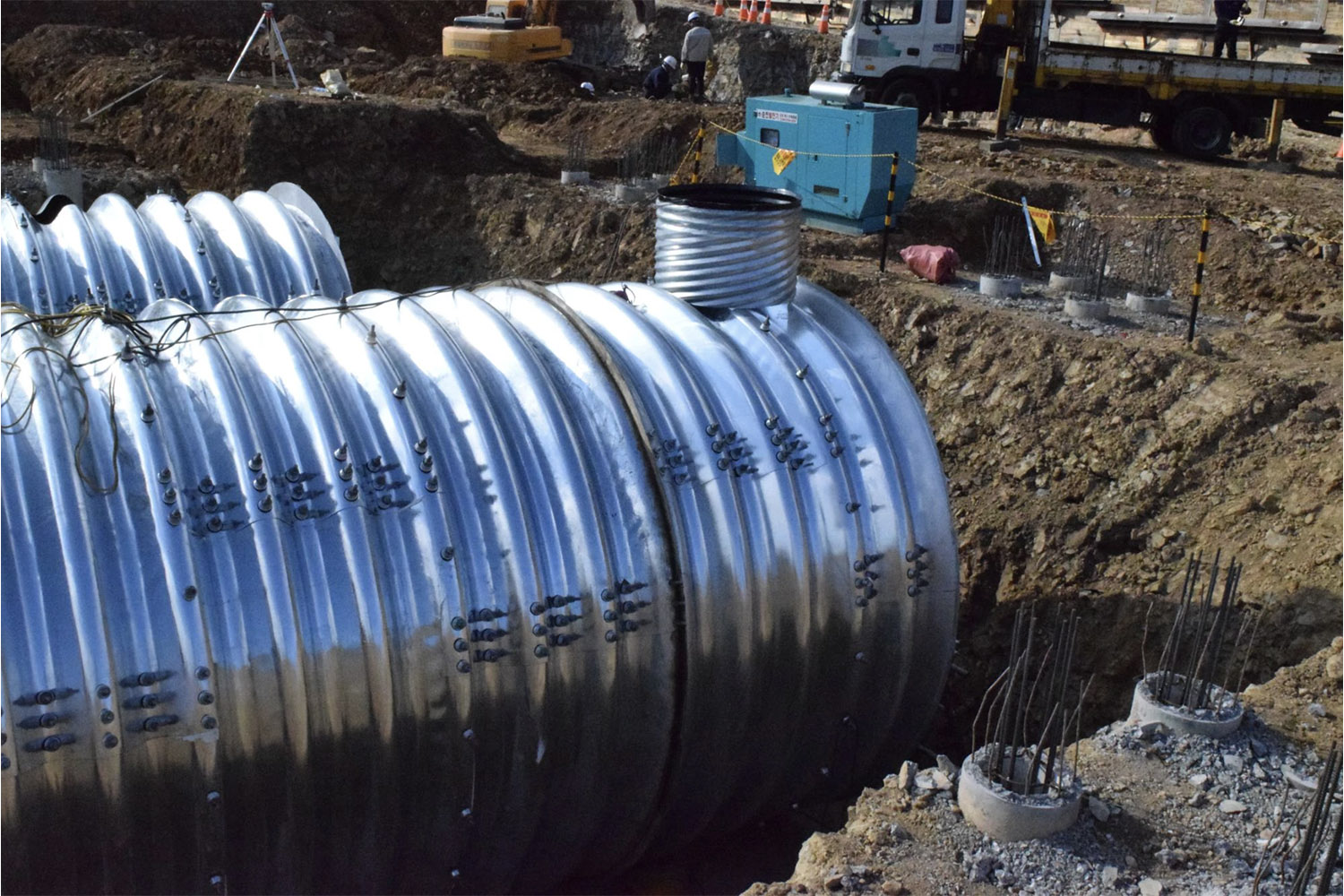

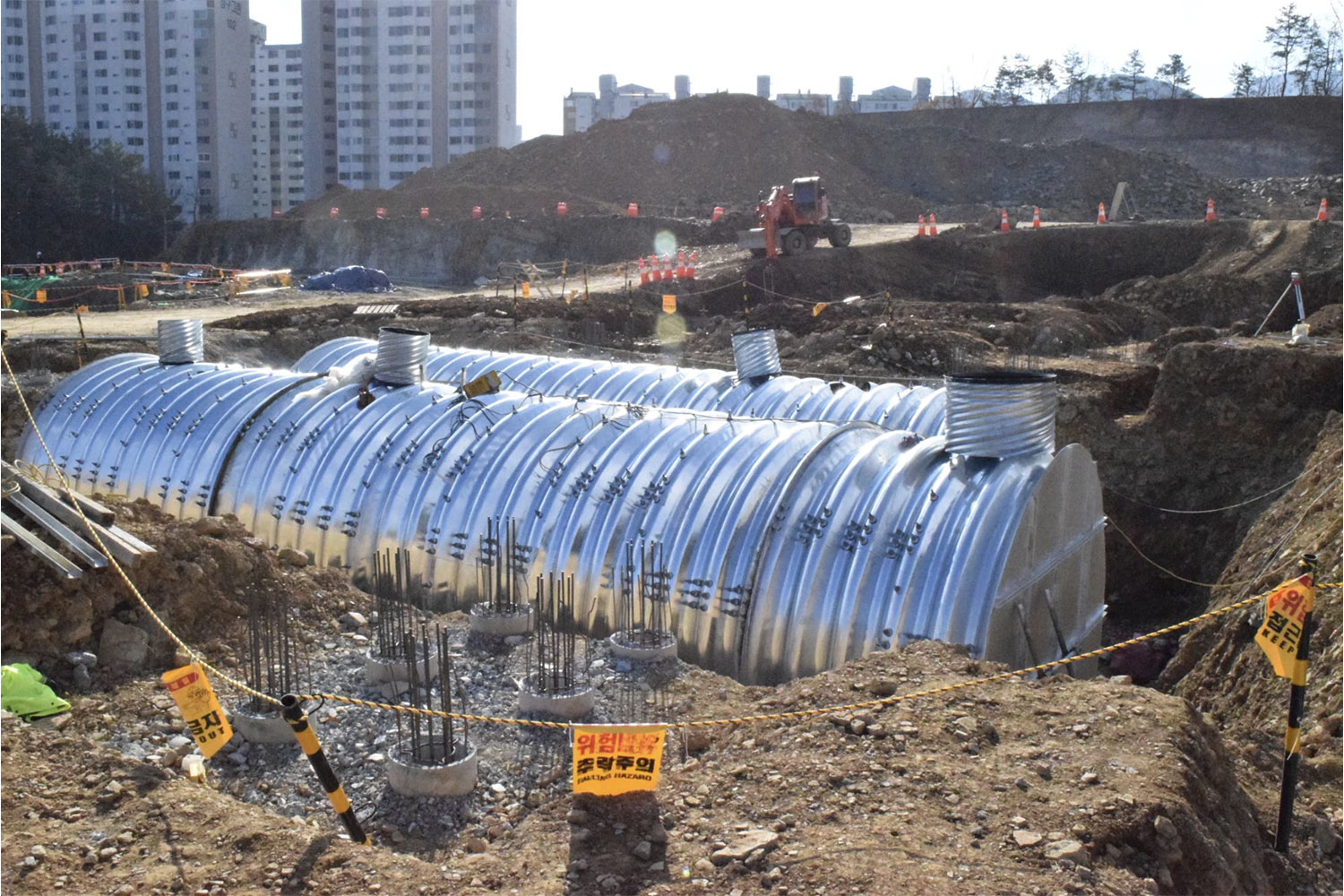

저류조
간편하고 빠른 시공, 경제적인 공사비!
공정이 복잡하고 누수위험이 높은 타 공법의 단점을 모두 해결한 파형강판 저류조
특장점
- 콘크리트 구조물 대비 시공기간 1/2 소요, 공사비는 20% 이상 저렴
- 시공이 간단하여 급속 시공 가능
- 연성구조체이며 공용 중 발생하는 변위를 정기적으로 계측하는 등 구조적 안정성을 갖춤
- 일반적인 강구조물 조사 기준으로 구조물 건전성 판별이 가능하여 유지관리 용이

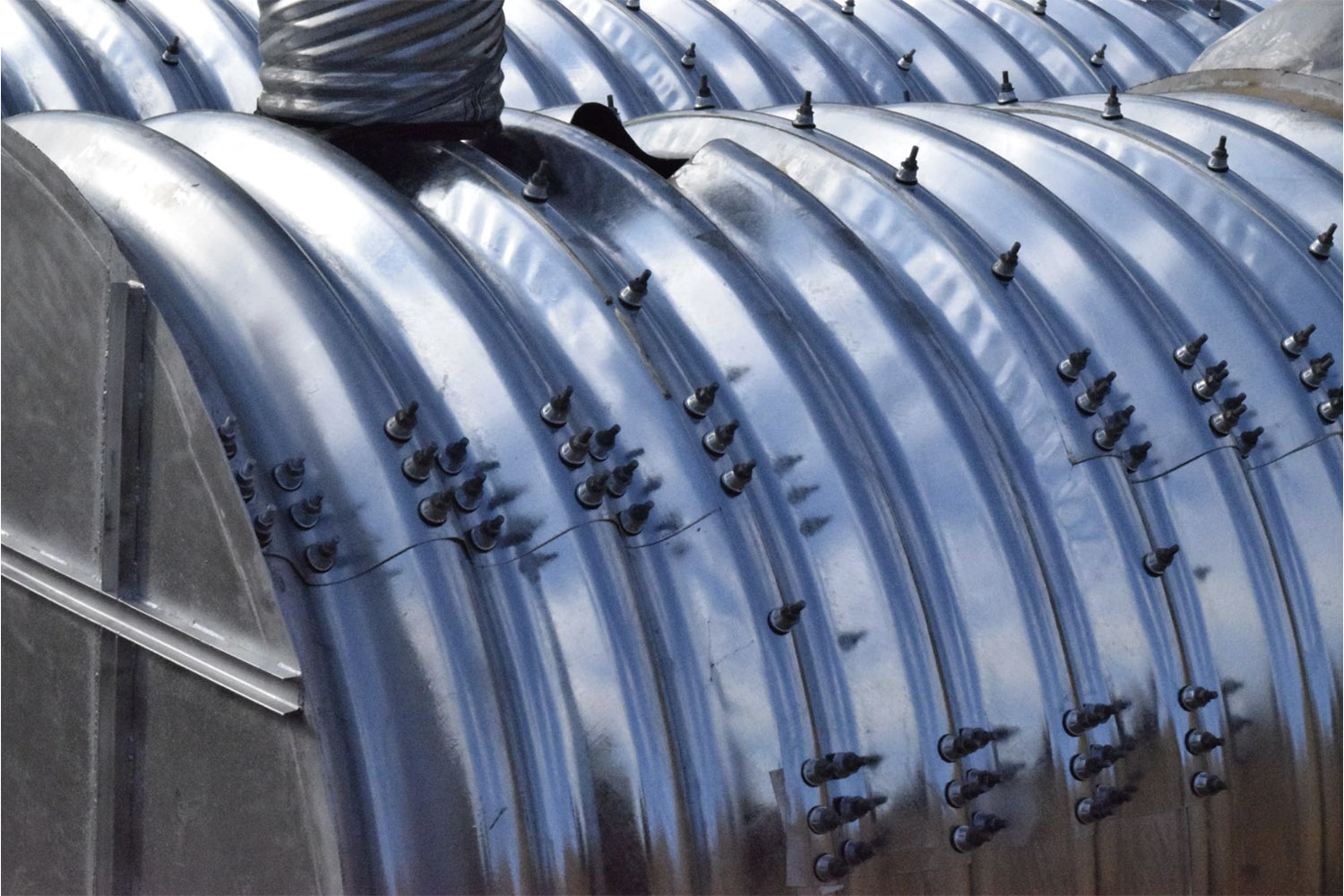

- 가스켓, 우레탄실런트, 수밀볼트, 볼트캡 방수기술로 완벽 방수
- 부지의 형태에 맞추어 홍수방지, 주차장 빗물 재이용시설 등의 용도로 활용 가능

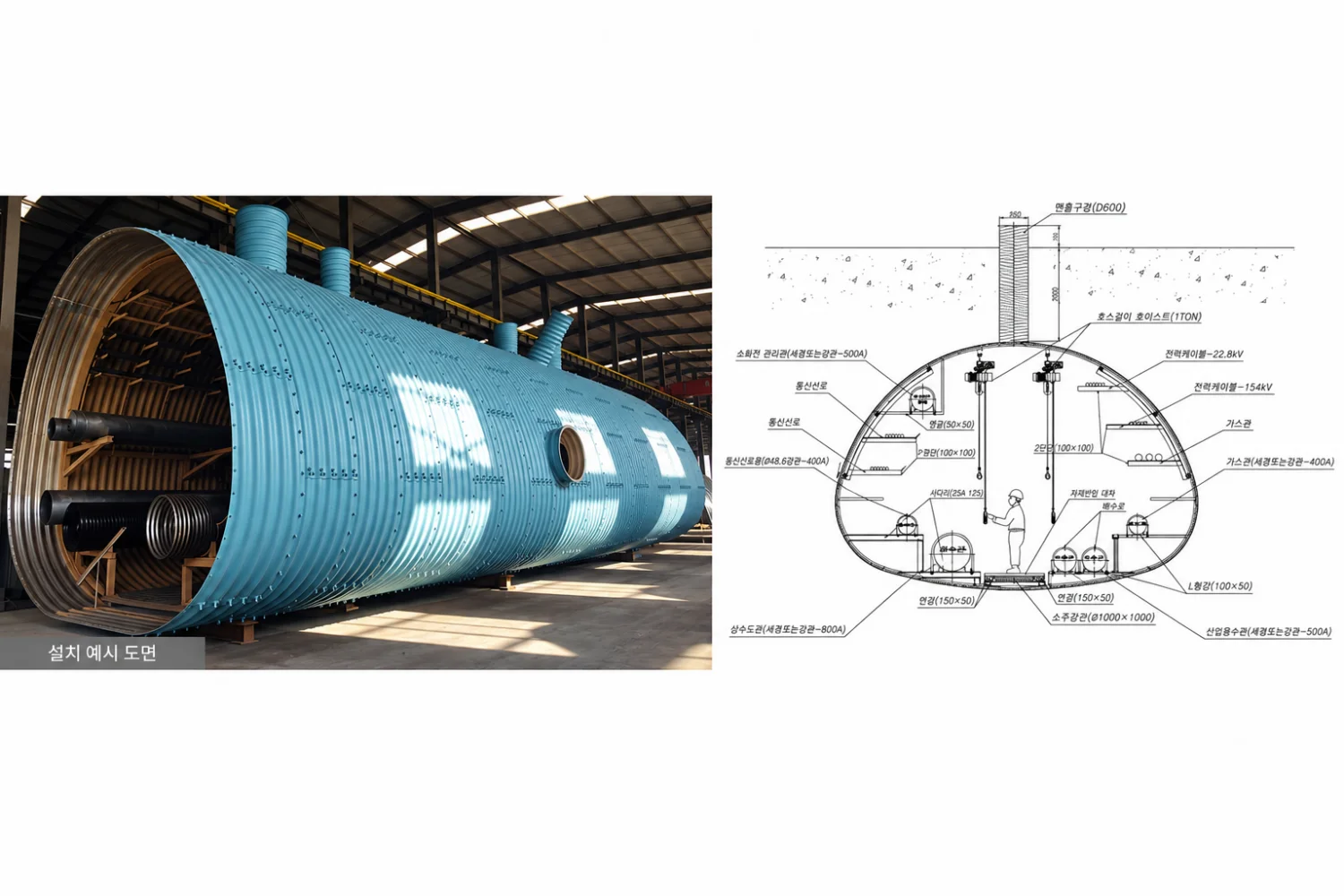

06 / UNDERGROUND UTILITY CHAMBER

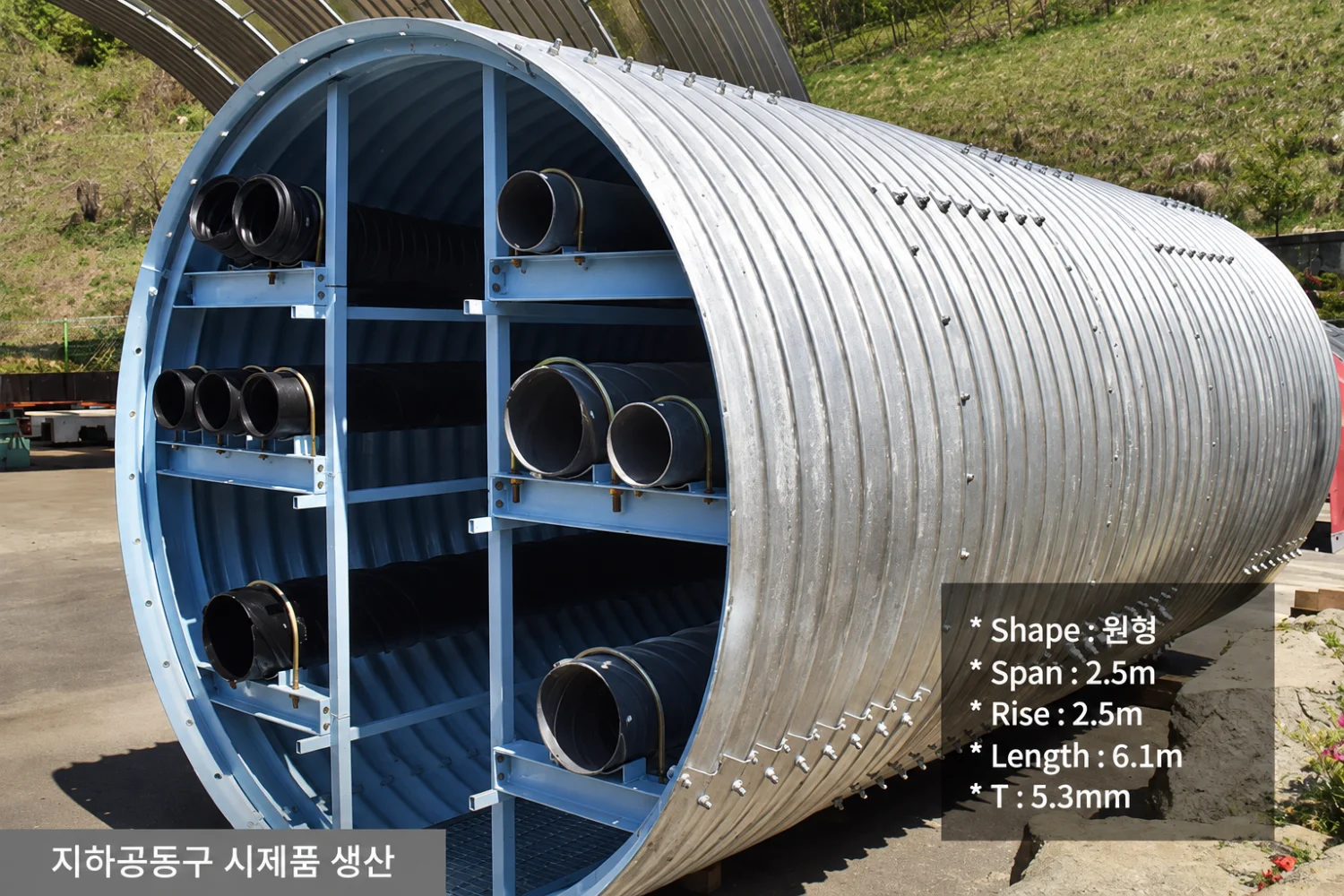

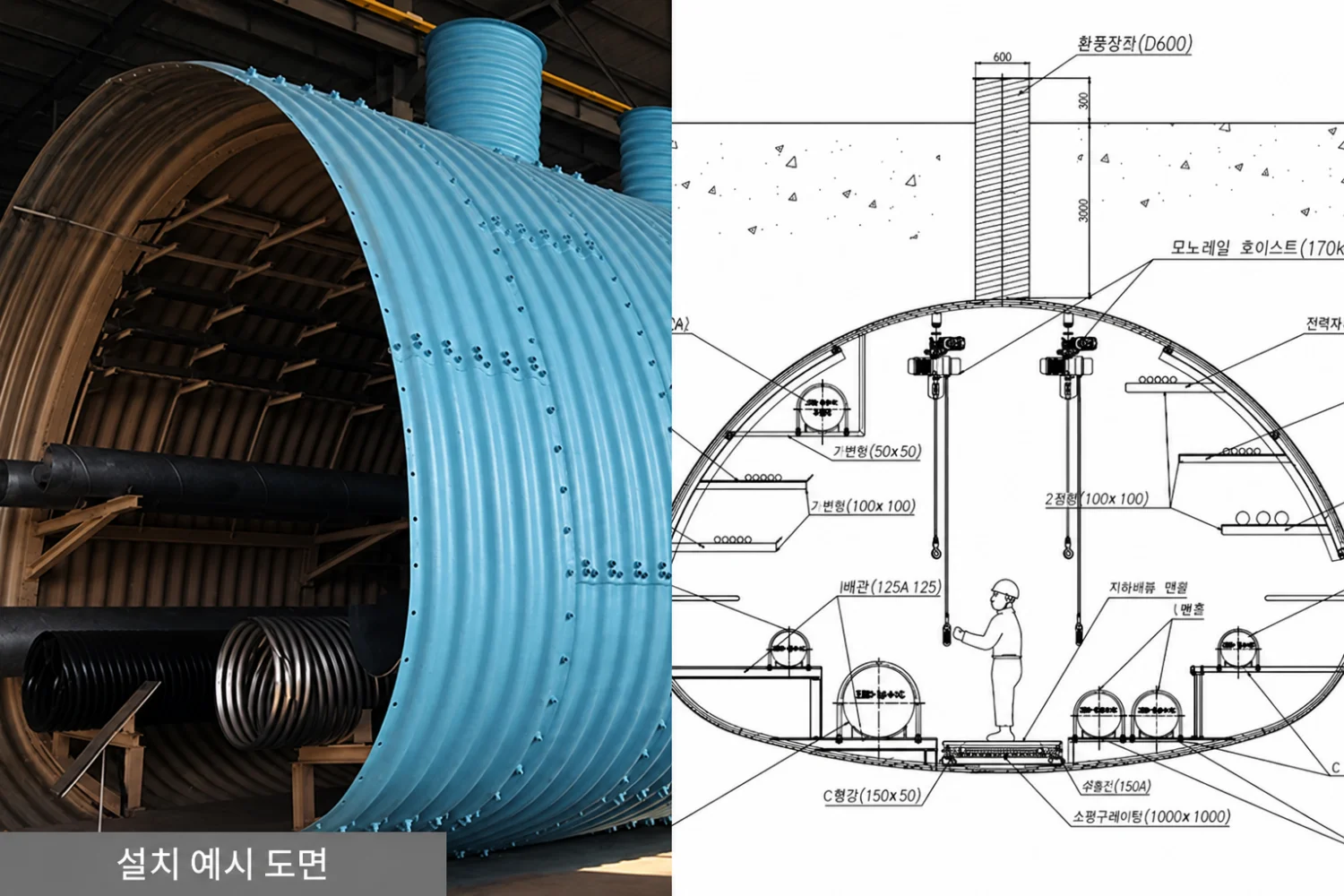

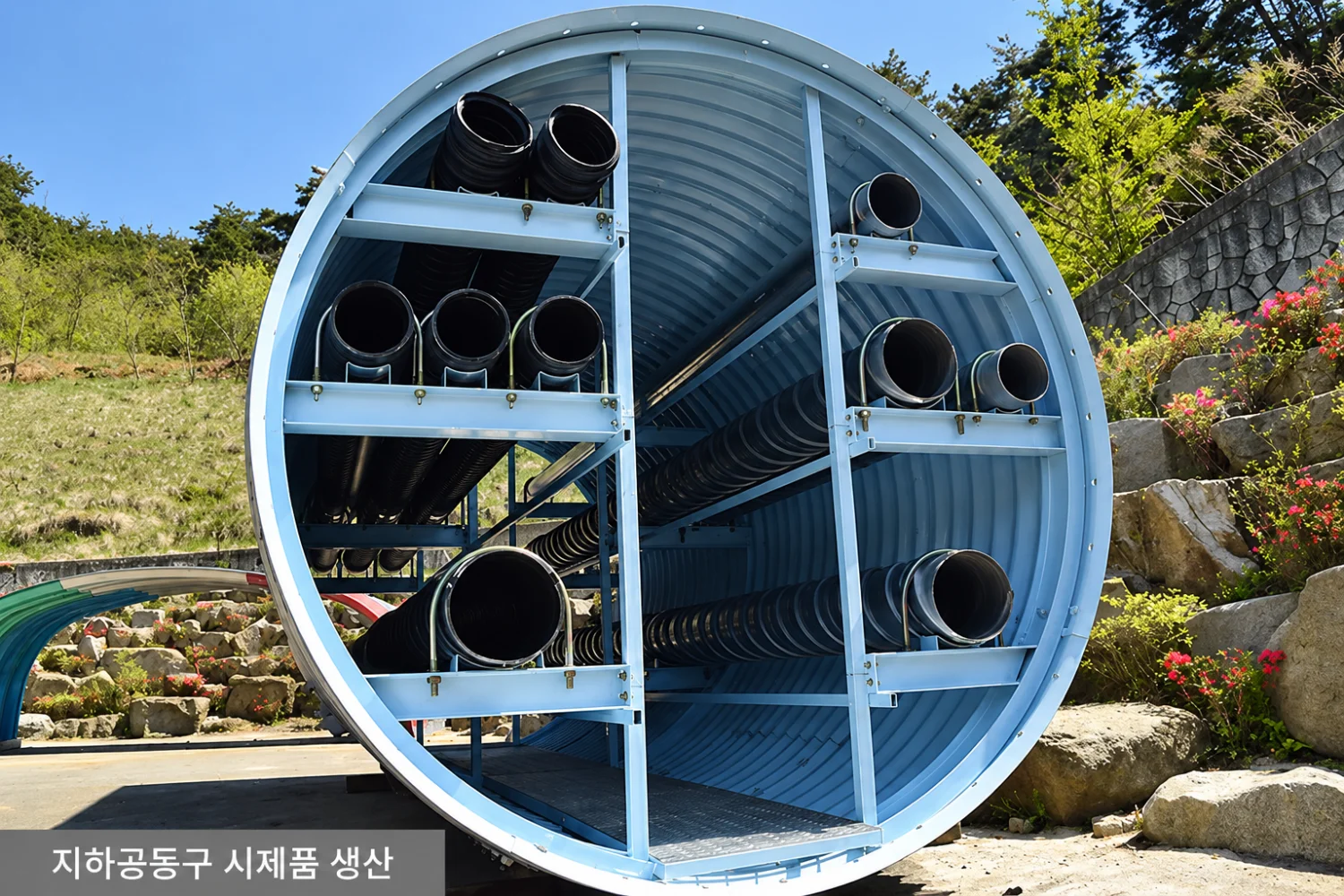

지하공동구
효율적인 도시 운영 및 선진화된 지하 공간 활용!
보행자의 쾌적한 통행공간과 안전하고 안락한 도시환경을 유지하기 위한 필수 구조물!
특장점
- 강재로 이루어진 연성구조체로 지진발생이나 피폭 시에도 쉽게 붕괴되지 않음
- 급속균열, 전단, 비틀림 파괴의 위험이 적어 높은 변형저항성
- 구조물의 수명이 길고, 유지보수가 간편하여 높은 경제성 실현 (콘크리트 공동구 대비 80%)
- PVC 방수캡을 적용하여 볼트 연결부 완벽 방수
- 미관의 개선 및 도로구조의 보전과 교통의 원활한 소통 가능
07 / HOUSE & FACILITY STRUCTURES
건축물
구조와 마감을 동시에 해결하는 건축 솔루션!
특장점
- 별도 구조체 없이 구조와 외부 마감을 동시에 구현하는 일체형 아치 시스템
- 설하중·풍하중에 대한 구조 안전성을 확보한 대공간 특화 구조
- 정밀 공장 제작을 통한 균일한 품질 확보 및 시공 효율성 향상
- 공정 단순화를 통한 공기 단축 및 공사비 절감 효과
- 국토교통부 불연성·가스유해성 시험 적합 판정 획득

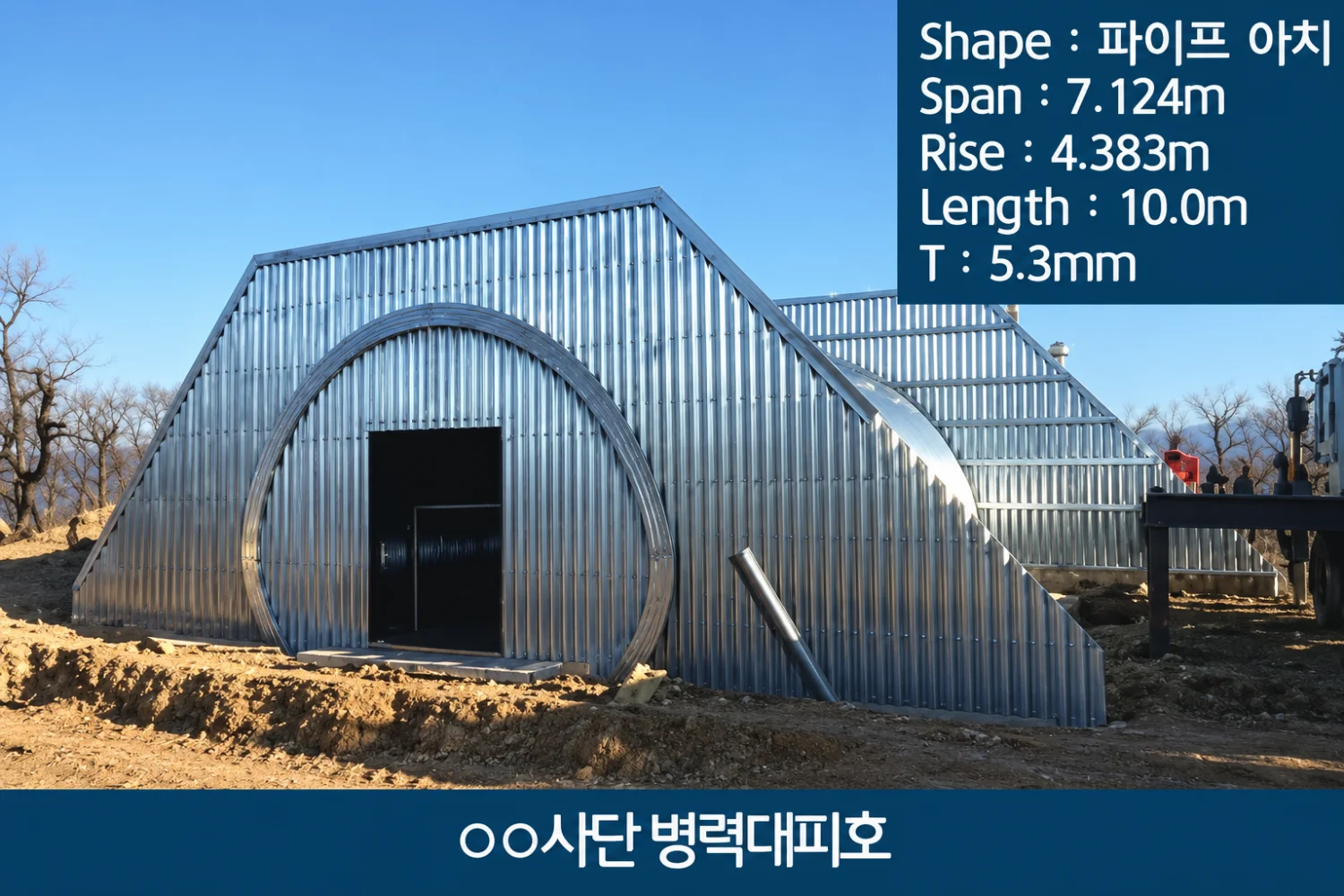

08 / MILITARY INSTALLATIONS

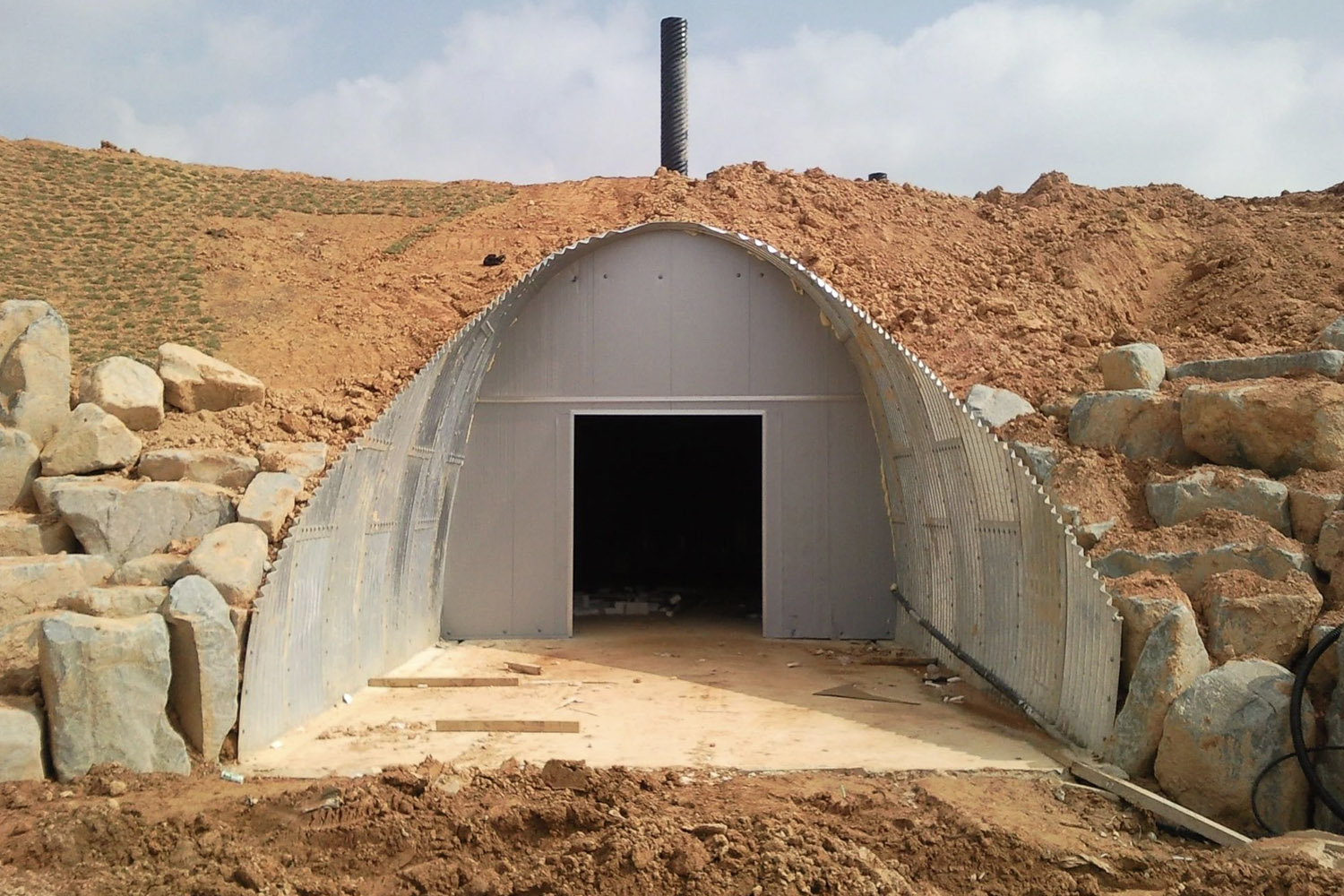

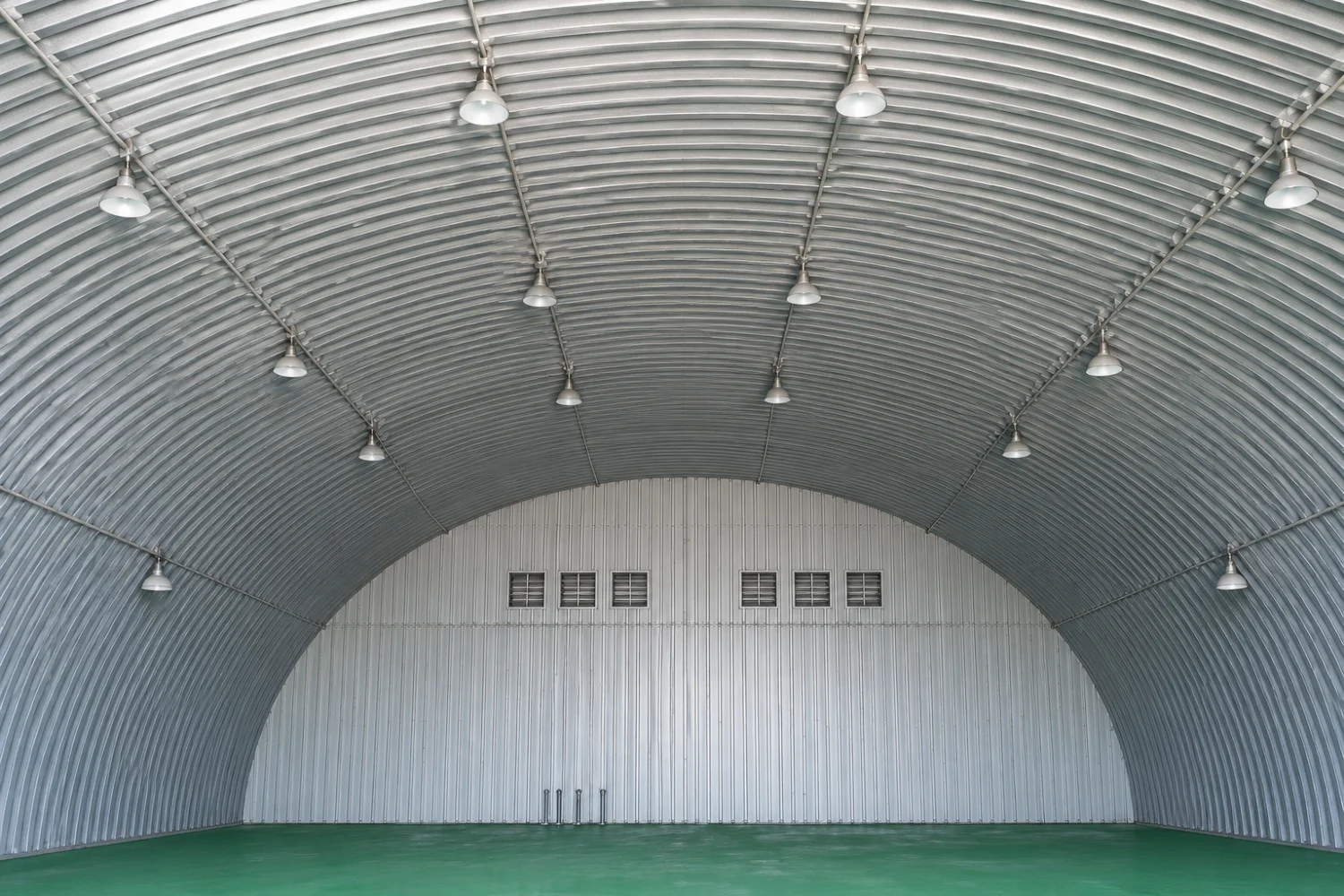

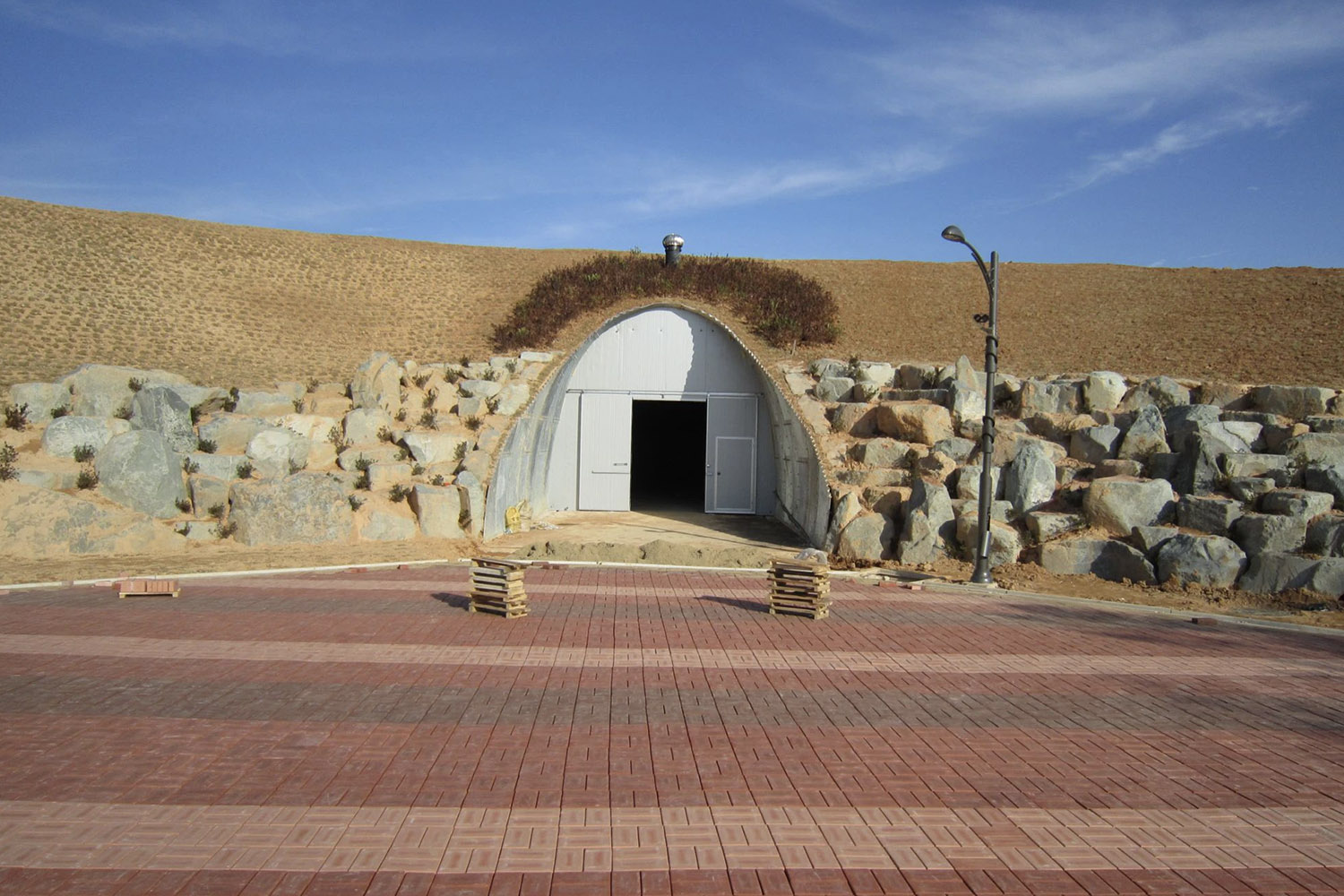

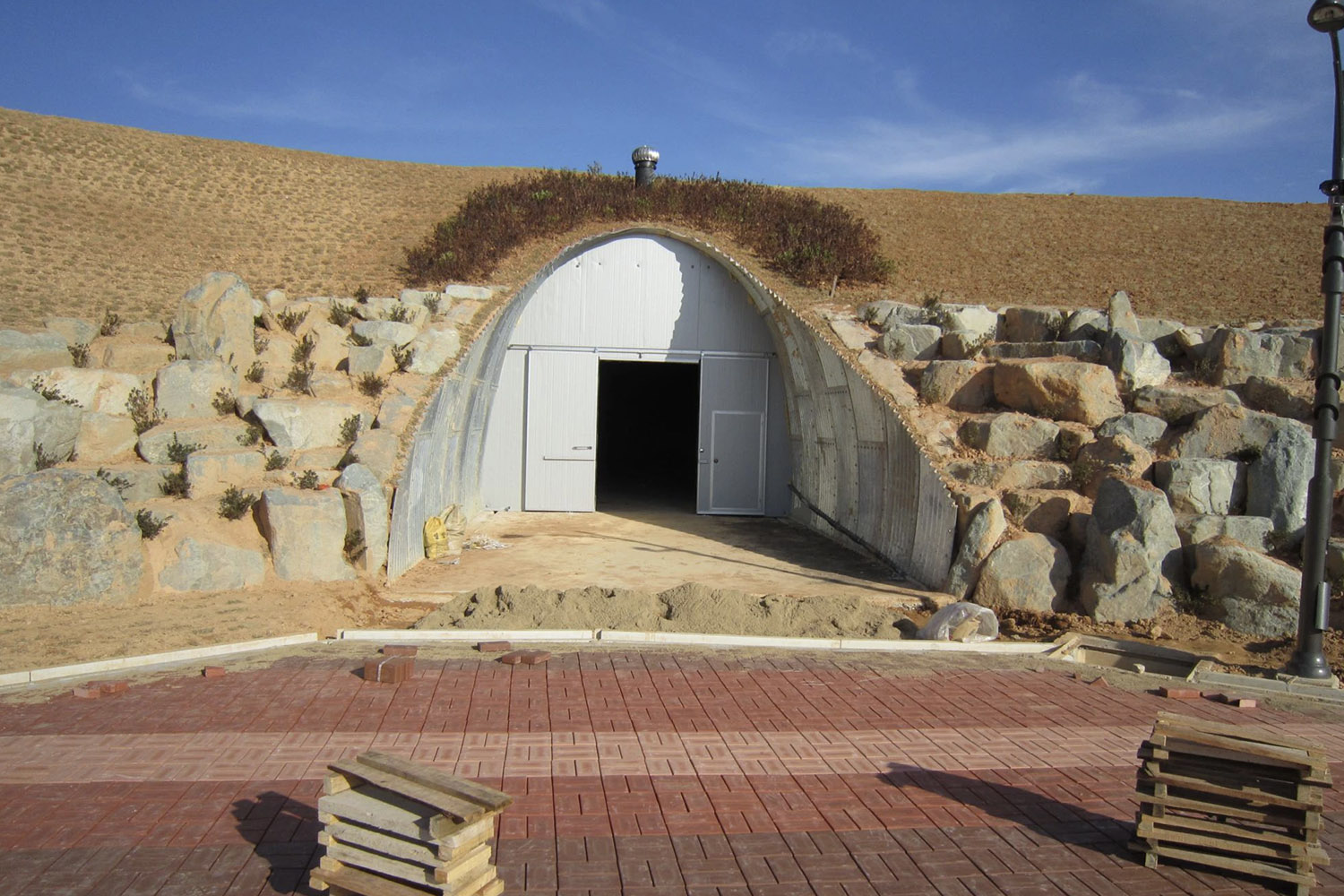

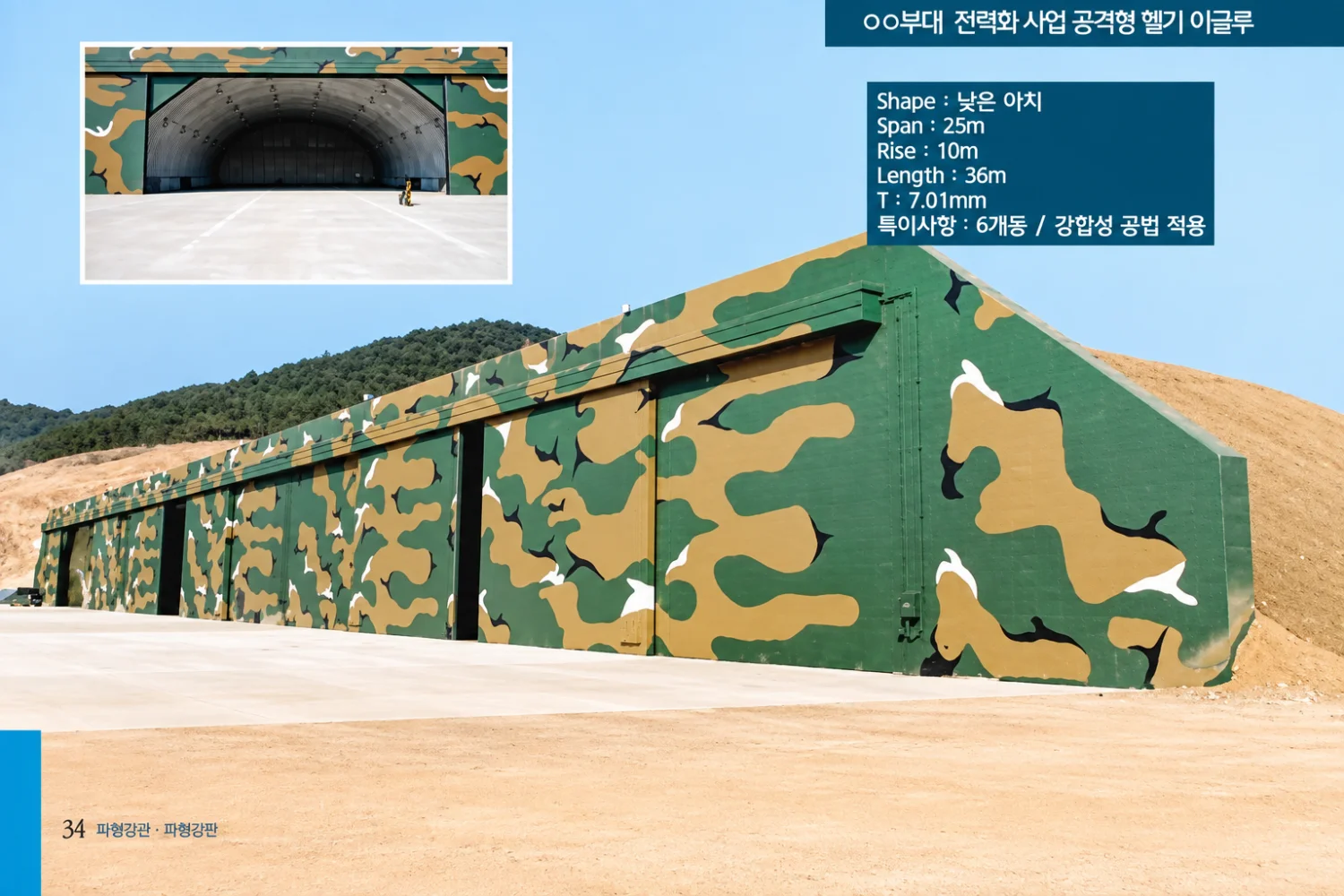

군사시설
뛰어난 성능, 저렴한 공사비로 국가예산 절감!
간편한 조립 공법! 빠른 시공! 안전한 구조물!
특장점
- 군부대 탄약고, 격납고, 진지 등의 저장 시설물로 활용 가능
- 포탄충격 시 내면 2차 파편피해 최소화
- 기둥이 없는 아치형으로 공간 100% 사용 가능
- 간편한 볼트조립으로 산악지, 오지에 대한 시공용이성, 공기단축 및 경제성 확보
- 재활용이 가능하여 폐기물 처리비 미발생 및 CO2 발생 최소화
- 현장 조립으로 부대 이전 시에 재활용 가능

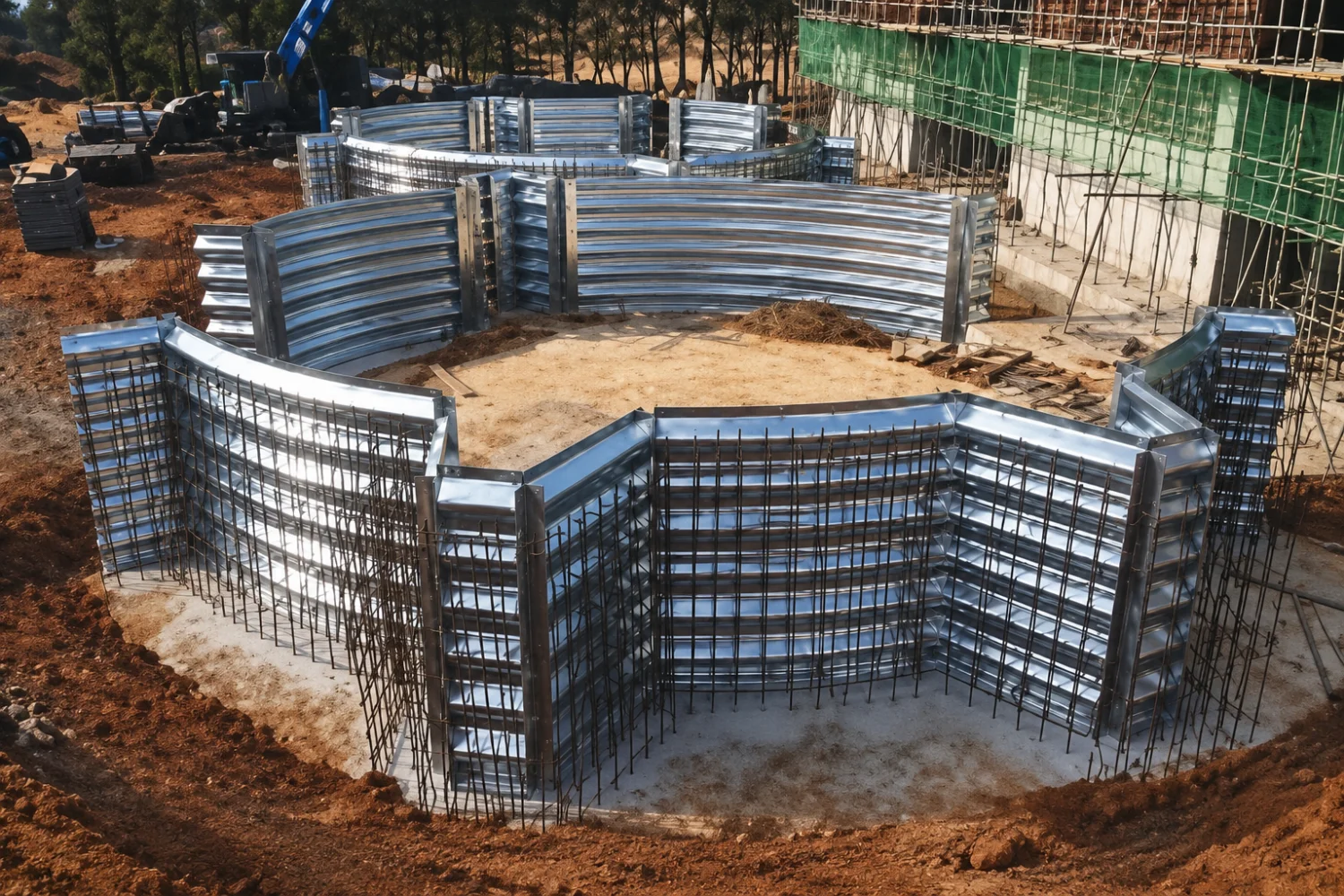

09 / PROTECTIVE WALL

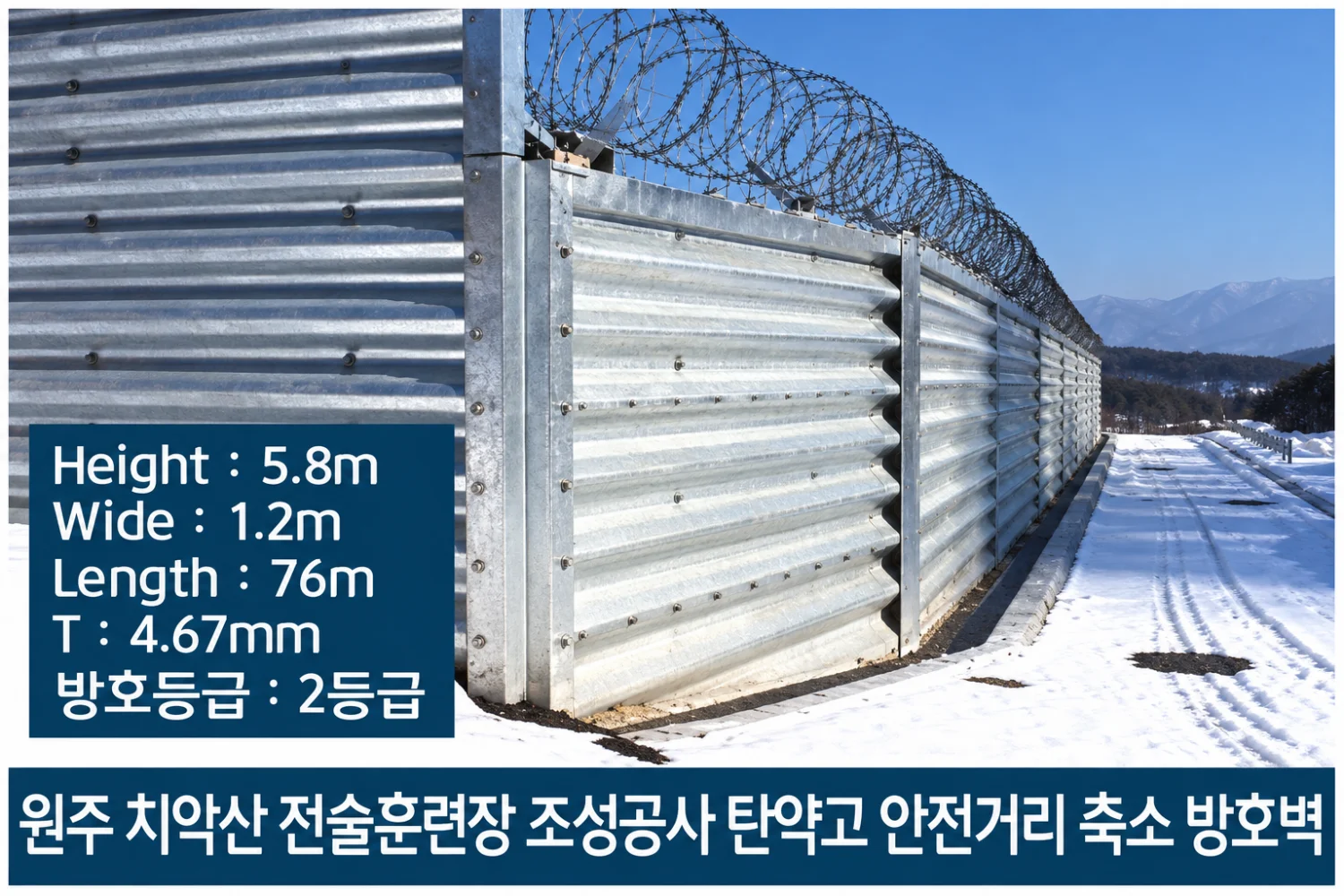

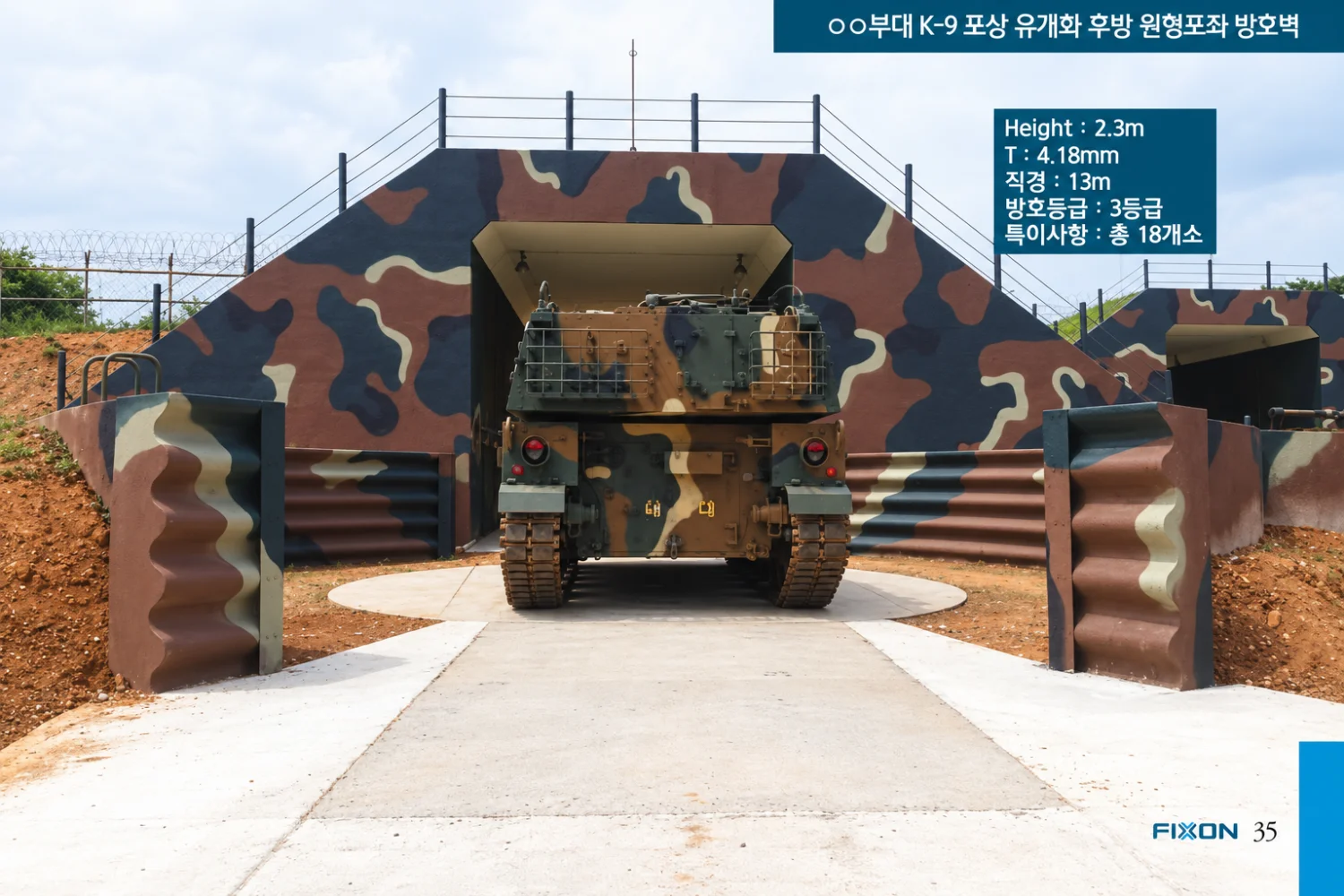

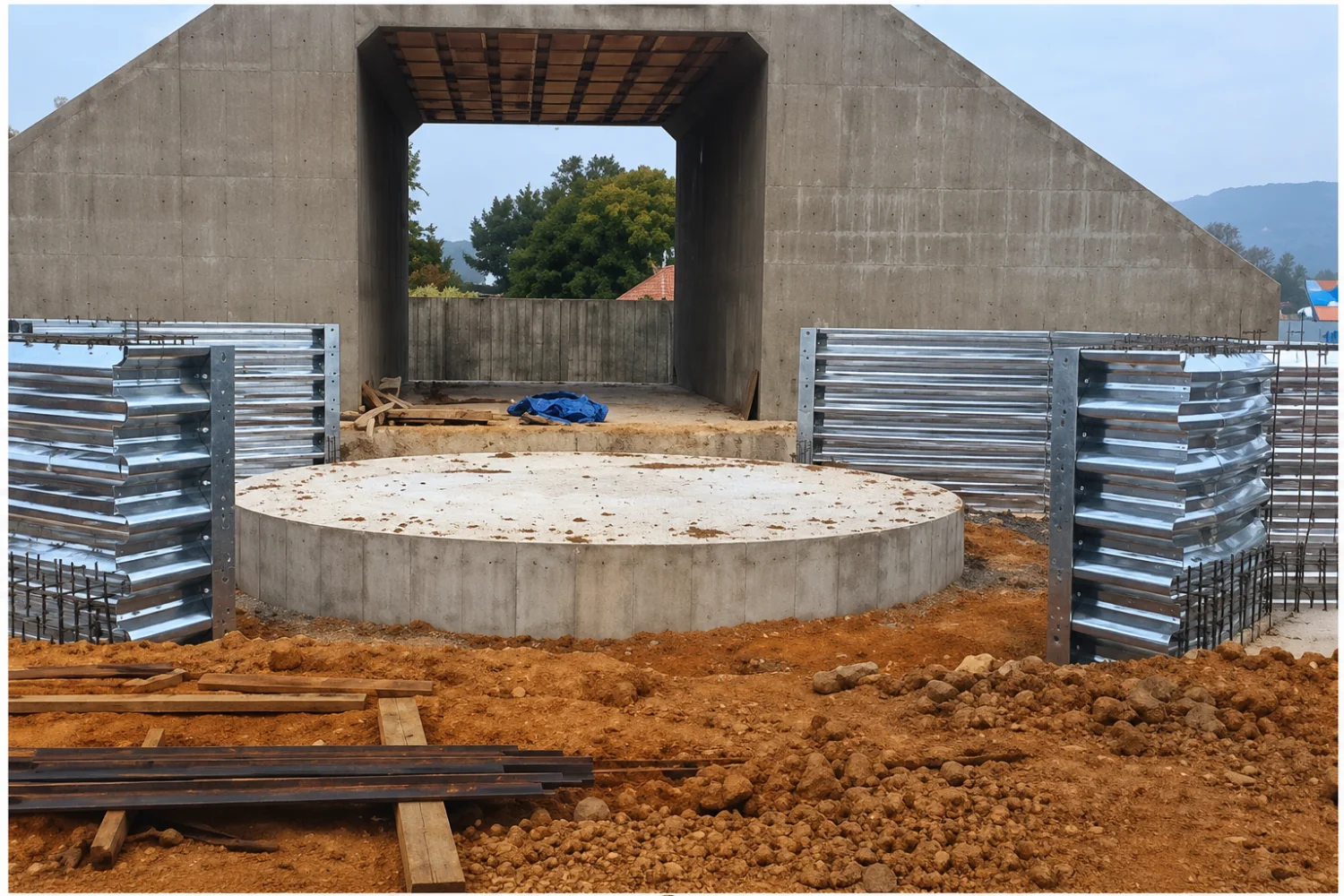

방호벽
병영생활관 및 전투진지(포상 등)에 방호벽을 설치하여 적군 포탄의 파편과 탄의 폭발 시 폭풍압력에 대해서 피해를 감소시키기 위한 용도.
파형강판 방호벽 특장점
- 콘크리트 양생이 필요 없어 공기단축에 유리
- 폭발 시 주변의 피해 최소화로 양거리 확보 가능
- 배면파쇄 (anti-scabbing plate) 방지강판 역할로 파편에 의한 2차 피해없음
- 방호벽의 규격 및 형상의 변형이 자유로움
- 공장제품으로 품질 균일
- 기존 공법 대비 경제성 25% 절감
